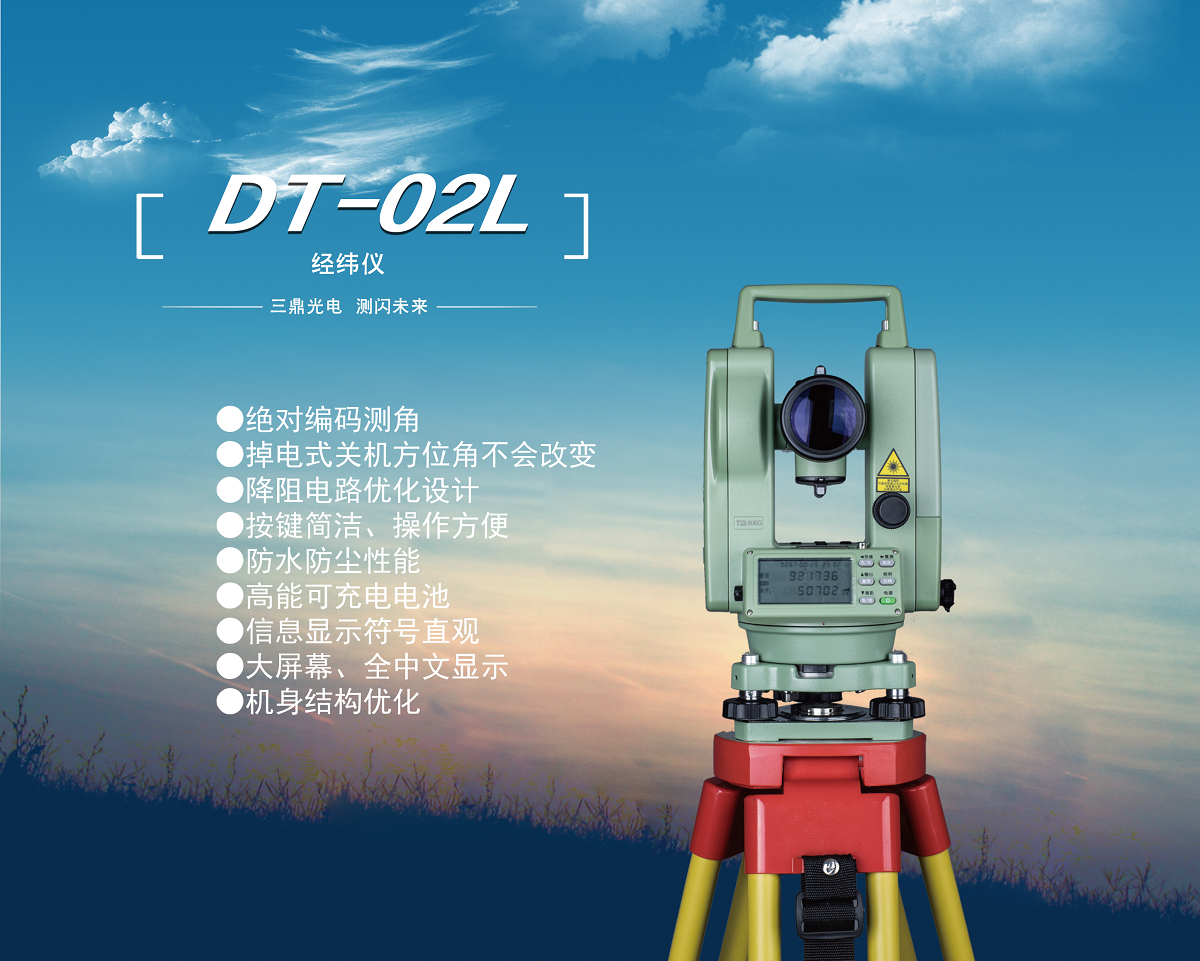

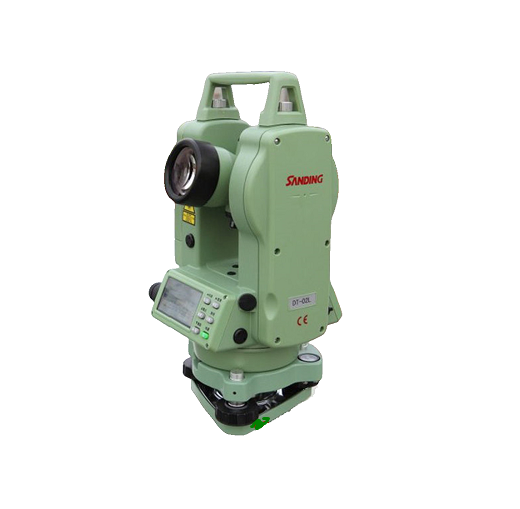

三鼎电子经纬仪DT-02
三鼎电子经纬仪DT-02编码测角，准确度2秒。掉电式关机方位角不会改变。利用望远镜分划板上的视距丝(上下或左右视距丝)可以测量目标与仪器间的距离，测量精度2秒降阻电路优化设计，CCD接收器。按键简洁、操作方便，具备防水防尘性能。Ni-MH充电电池键盘具有一键双重功能信息显示符号直观。
三鼎电子经纬仪DT-02
编码测角，准确度2秒。掉电式关机方位角不会改变。
利用望远镜分划板上的视距丝(上下或左右视距丝)可以测量目标与仪器间的距离，测量精度2秒
降阻电路优化设计，CCD接收器。
按键简洁、操作方便，具备防水防尘性能。
Ni-MH充电电池
键盘具有一键双重功能信息显示符号直观
1.激光器与主机共用一个电池，一体化设计
2.采用双面板液晶中文显示，方便，快捷，使用，准确
3.液体电子传感器，可随时补偿竖轴倾斜，保证读书准确无误
4.水平盘、垂直盘采用对劲度数确保2秒级精度
5.长效电池可连续工作10小时
技术参数
|
名称 |
电子经纬仪（DT-02） |
激光电子经纬仪(DT-02L) |
|
望远镜 |
||
|
成像 |
正像 |
|
|
放大倍率 |
30x |
|
|
有效孔径 |
45mm |
|
|
分辨率 |
3" |
|
|
视场角 |
1°30′ |
|
|
最小视距 |
1.4m |
1m |
|
视距乘常数 |
100 |
|
|
视距加常数 |
0 |
|
|
筒长 |
157mm |
154mm |
|
测角部分 |
||
|
测角方式 |
绝对编码式 |
|
|
编码盘直径 |
79mm |
|
|
最小显示读数 |
1" /5",可选 |
|
|
精度 |
2.0" /5.0" |
|
|
测角单位 |
360°/400gon/640mil，可选 |
|
|
探测方式 |
||
|
水平角 |
对径 |
|
|
垂直角 |
对径 |
|
|
水准器 |
||
|
长水准器 |
30″/2mm |
|
|
圆水准器 |
8′/2mm |
|
|
自动垂直补偿器 |
||
|
系统 |
液体电容式 |
|
|
工作范围 |
±3′ |
|
|
精度 |
1″ |
|
|
|
电子经纬仪 |
激光电子经纬仪 |
|
光学对中器 |
||
|
成像 |
正像 |
|
|
放大倍数 |
3X |
|
|
调焦范围 |
0.5m～∞ |
|
|
视场角 |
5° |
|
|
激光对中器（DT-02CL/02L/02NL/02LN适用) |
||
|
波长 |
|
630nm-670nm |
|
功率 |
|
≤0.9mW |
|
准确度 |
|
±0.15mm（1.5m处） |
|
激光光斑直径 |
|
3mm（1.5m处） |
|
激光管技术指标 |
||
|
波长 |
|
630mm——670mm |
|
望远镜出光功率 |
|
≤0.9mW |
|
最大测量距离 |
|
150m（白天遮阳） |
|
中心光斑直径 |
|
≤Φ5mm/100m |
|
激光轴与视准轴不共轴误差 |
|
≤10 |
|
显示器 |
||
|
类型 |
LCD，双行，线段式 |
|
|
数据输入输出 |
||
|
接口 |
RS—232C |
|
|
物理特征 |
||
|
使用环境温度 |
-20℃～+45℃ |
|
|
机载电池 |
可充电镍氢电池 |
|
|
连续工作时间 |
8时 |
|
|
电压 |
直流4.8V |
|
|
尺寸 |
160*150*330mm |
|
|
重量 |
5.2kg |
|
