科力达DT-02LL激光电子经纬仪
浏览量:
1000

科力达DT-02LL激光电子经纬仪

零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
所属分类
经纬仪
1
产品描述
参数

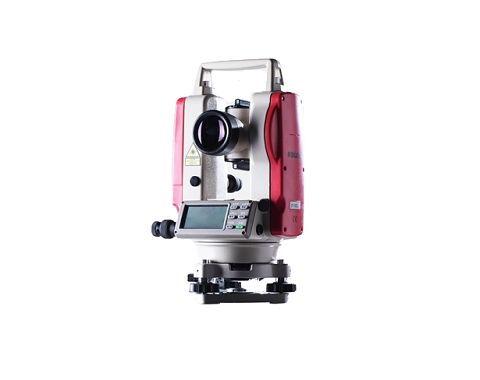

科力达DT-02LL激光电子经纬仪

  科力达激光电子经纬仪采用降阻电路优化设计;CCD作为接收器;同轴同焦可视激光电经,可随时观测改正激光与视准轴的不同轴误差,非常实用、好用。双面板液晶中文显示,方便、快速、实用、准确。 水平盘、垂直盘采用对径读数确保2秒级精度; 绝对编码测角方式,测角精度2秒,电子气泡补偿精度1秒,补偿范围±4′,带激光对中,激光指向

  科力达DT-02LL激光电子经纬仪

  产品介绍

  科力达DT-02LL激光电子经纬仪可广泛应用于三、四等三角控制测量,用于铁路、公路、桥梁、水利、矿山等方面的工程测量,也可用于建筑、大型设备的安装,应用于地籍测量、地形测量和多种工程测量。

  电子经纬仪应满足的条件

  电子经纬仪应满足的条件包括:

  (1) 视准轴Z应垂直于水平轴H(或称为横轴),即Z⊥H;

  (2) 横轴H应垂直于竖轴V,即H⊥V;

  (3) 长水准器的水平轴L应垂直于竖轴V,即L⊥V。

  如果上述条件不满足,将分别产生视准误差、横轴误差、竖轴误差。过去的光学经纬仪对三轴关系要求非常严格。电子经纬仪一般均采用软件来补偿轴系误差。

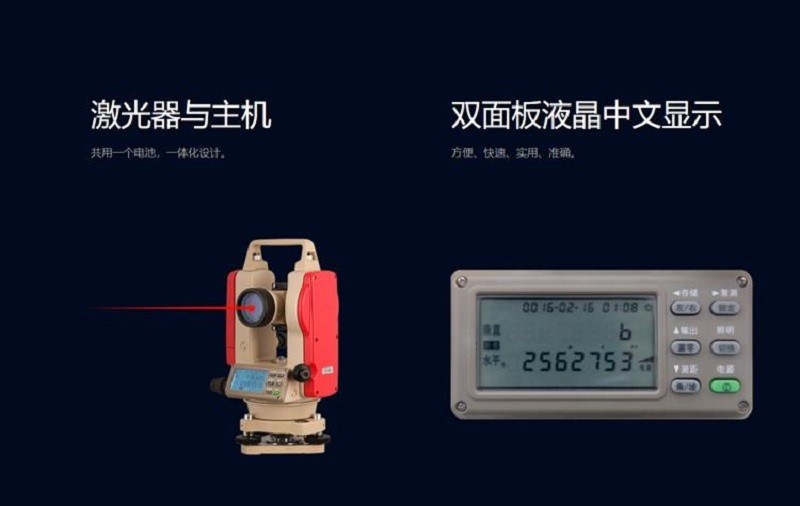

  ● 激光器与主机共用一个电池,一体化设计

  ●采用双面板液晶中文显示,方便、快速、实用、准确

  ●液体电子传感器,可随时补偿竖轴倾斜,保证读数准确无误

  ●水平盘、垂直盘采用对径读数确保2秒级精度

  ●长效电池可连续工作10小时

  技术参数



基本属性

激光指示器

波长:635



功率:0.5mw



激光经纬仪适用

聚焦点方式

 调焦

有效射程

120m

显示部分

显示器类型 对面中文显示

数据输出

接口:RS-232C

测角部分

测角方式

编码式

码盘直径

79mm

显示读数

1"/5"可选

精度

2

探测方式

水平角:对径; 竖直角:对径

望远镜

成像

正像

镜筒长度

157mm

物镜有效孔径

45mm; 视距可达:1.4m

放大倍率

30×

视场角

1°30′

分辨率

3

视距乘/加常数

100/0

自动垂直补偿器

系统

液体电子传感器 ±4′       水泡补偿 ± 3′

精度

液体电子传感器:1″

精度

管水准器:30″/2mm

水准器

长水准器

30"/2mm

圆水准器

8'/2mm

光学对中器

成像

正像

放大倍率

3×

调焦范围

0.5m~∞

视场角

5°

激光对中器

对中精度

1.5m处1.5mm

激光点直径

1.5m处2.5mm

出光功率

≤0.9mW

无限位微动螺旋

螺旋个数

1个水平/1个垂直

物理特征

使用环境温度

-20℃~+45℃

机载电池

可充电镍—氢电池/AA电池

电压/电源

直流6V/连续工作时间10小时

尺寸及重量

尺寸

165mm X 157mm X 318mm

重量

4.3kg
