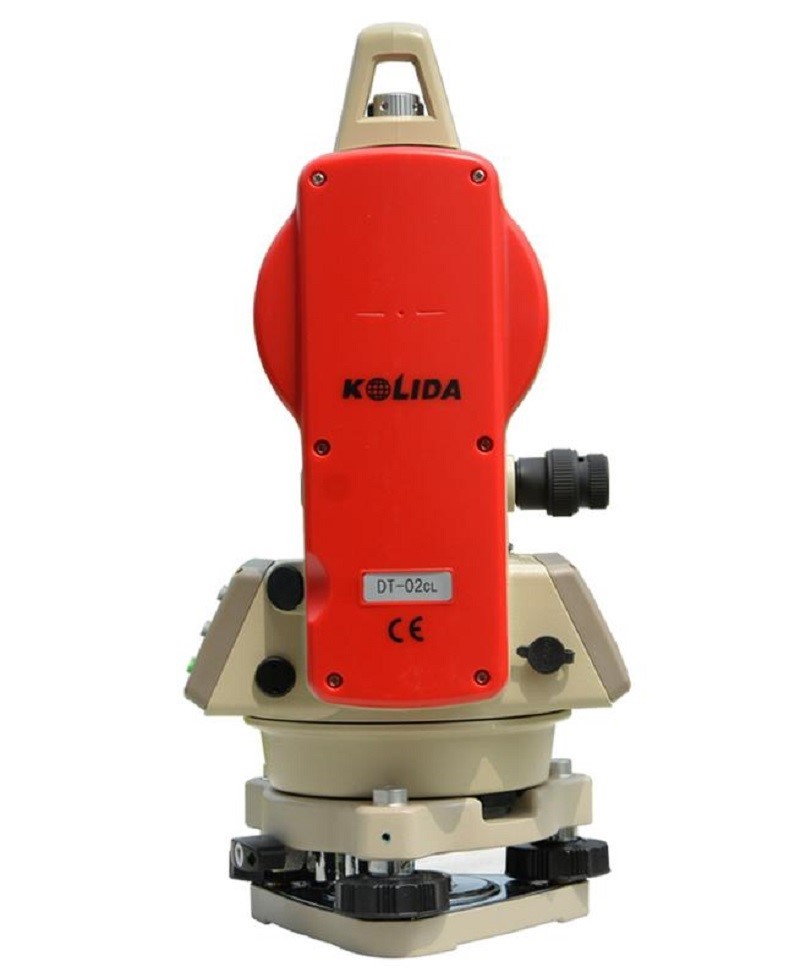

科力达DT-02CL电子经纬仪
DT-02CL中文电子经纬仪是一款普通红外电经，绝对编码读数，中文显示，测角精度2秒，电子气泡补偿精度为1秒，补偿范围：±4′。带激光对中器。降阻电路优化设计，CCD作为接收器。
科力达DT-02CL电子经纬仪
科力达DT-02CL中文电子经纬仪是一款普通红外电经，编码读数，中文显示，测角精度2秒，电子气泡补偿精度为1秒，补偿范围：±4′。带激光对中器。降阻电路优化设计，率先采用CCD作为接收器。
● 激光器与主机共用一个电池，一体化设计
●采用双面板液晶中文显示，方便、快速、实用、准确
●液体电子传感器，可随时补偿竖轴倾斜，保证读数准确无误
●水平盘、垂直盘采用对径读数确保2秒级精度
●长效电池可连续工作10小时
技术参数
|
基本属性 |
激光指示器 |
波长：635 |
|
|
功率：0.5mw |
|
|
|
激光经纬仪适用 |
|
|
聚焦点方式 |
调焦 |
|
|
有效射程 |
120m |
|
|
显示部分 |
显示器类型 对面中文显示 |
|
|
数据输出 |
接口：RS-232C |
|
|
测角部分 |
测角方式 |
编码式 |
|
码盘直径 |
79mm |
|
|
显示读数 |
1＂/5＂可选 |
|
|
精度 |
2＂ |
|
|
探测方式 |
水平角：对径； 竖直角：对径 |
|
|
望远镜 |
成像 |
正像 |
|
镜筒长度 |
157mm |
|
|
物镜有效孔径 |
45mm； 视距可达:1.4m |
|
|
放大倍率 |
30× |
|
|
视场角 |
1°30′ |
|
|
分辨率 |
3＂ |
|
|
视距乘/加常数 |
100/0 |
|
|
自动垂直补偿器 |
系统 |
液体电子传感器 ±4′ 水泡补偿 ± 3′ |
|
精度 |
液体电子传感器：1″ |
|
|
精度 |
管水准器：30″/2mm |
|
|
水准器 |
长水准器 |
30＂/2mm |
|
圆水准器 |
8＇/2mm |
|
|
光学对中器 |
成像 |
正像 |
|
放大倍率 |
3× |
|
|
调焦范围 |
0.5m～∞ |
|
|
视场角 |
5° |
|
|
激光对中器 |
对中精度 |
1.5m处1.5mm |
|
激光点直径 |
1.5m处2.5mm |
|
|
出光功率 |
≤0.9mW |
|
|
无限位微动螺旋 |
螺旋个数 |
1个水平/1个垂直 |
|
物理特征 |
使用环境温度 |
-20℃～+45℃ |
|
机载电池 |
可充电镍—氢电池/AA电池 |
|
|
电压/电源 |
直流6V/连续工作时间10小时 |
|
|
尺寸及重量 |
尺寸 |
165mm X 157mm X 318mm |
|
重量 |
4.3kg |
