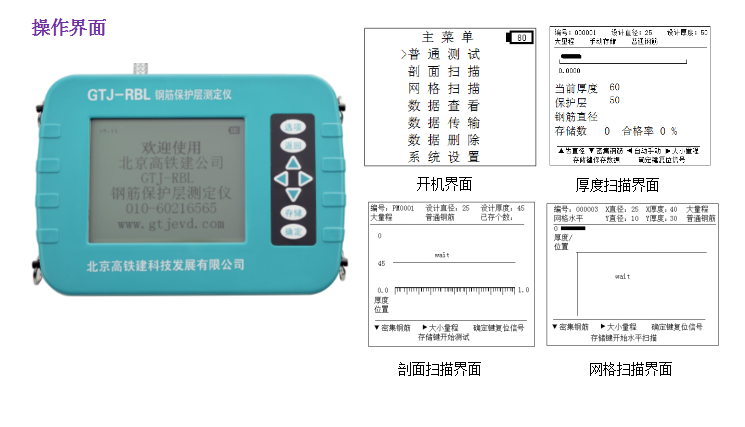

 GTJ-RBL钢筋保护层测定仪

  GTJ-RBL钢筋保护层测定仪(以下简称钢筋仪),可用于对现有钢筋混凝土工程及新建钢筋混凝土结构施工质量的检测:确定钢筋的位置、布筋情况, 根据已知直径检测混凝土保护层厚度,具有布筋扫描功能。此外,也可对非磁性和非导电介质中的磁性体及导电体的位置进行检测,如墙体内的电缆、水暖管道等。该仪器是一种具有自动检测、数据存储和输出功能的智能型无损检测设备。



                                                                                                 GTJ-RBL钢筋保护层测定仪



  1.1简介

  钢筋保护层测定仪(以下简称钢筋仪),可用于对现有钢筋混凝土工程及新建钢筋混凝土结构施工质量的检测:确定钢筋的位置、布筋情况, 根据已知直径检测混凝土保护层厚度,具有布筋扫描功能。此外,也可对非磁性和非导电介质中的磁性体及导电体的位置进行检测,如墙体内的电缆、水暖管道等。该仪器是一种具有自动检测、数据存储和输出功能的智能型无损检测设备。

  产品符合以下规范

  GB 50204- 2015《混凝士结构工程施I质量验收规范》

  GB50010- 2010《混凝土结构设计规范》

  GT/T50344- 2004《建筑结构检测技术标准》

  JGT/T152- 2008《混凝土中钢筋检测规格》

  1.2主要功能

  1.2.1已知直径下检测钢筋的保护层厚度;

  1.2.2未知直径下估测钢筋直径及该直径下保护层厚度;

  1 2.3检测混凝土结构中钢筋的位置及向;

  1.2.4检测某测面(或测线)下钢筋的保护层厚度,并显示网格(或剖面图象(必须使用仪器配备的扫描小车) ;

  1.2.5探头自校正功能;

  1.2.6检测数据的存储、查看及删除功能;

  1.2.7数据传输功能。

  1.3技术参数

  钢筋直径设置范围: φ 6mm~φ 50mm

  检测范围:量:6- 90mm大量程6-180mm

  保护层厚度最大允许误差

  小量程 大量程

  ±1 (mm) 6-59 (mm) 6-79 (mm)

  ±2 (mm) 60-69 (mm) 80-119 (mm)

  ±4 (mm) 70-90 (mm) 120-139 (mm)

  ±6 (mm) 140-180 (mm)

  直径估测适用范围: φ 6mm~ φ 32mm

  直径估测最大误差: ±1规格

  剖面网格 图形+数字显示

  存储数量 2000构件* 1000测点

  数据传输接口 USB

  供电方式 锂电池

  1.4主要特点

  1.4. 1能准确的进行钢筋定位,同时测量保护层厚度和钢筋直径;

  1.4.2仪器具有网格和剖面测量功能,准确检测钢筋的布筋情况和保护层厚度;

  1.4.3多重钢筋检测:有提示声、黑色信号条、当前厚度值和信号值四种方式用于钢筋的精确定位;

  1.4.4传感器平行放置钢筋上方,同时估测钢筋直径和保护层厚度,可以实现快速检测钢筋直径和保护层厚度:

  1.4.5仪器检测精度高;

  1.4.6能够直观显示钢筋的网格和剖面图象;

  1.4.7数据存储容量大: (以下给出平均值)可存储2000个构件,每个构件可存储1000个测点;

  1.4.8前田侧里I府侧重具奋日动存储功能。



  1.5工作原理

  钢防仪由主机系统、信号发射系统、信号采集系统、探头以及人机接口等五大部分组成,信号发射系统在主机的控制下,产生--定频率的激励信号激励探头,探头在其周围感生出-次磁场,当探头在走过钢筋区域时,钢筋感生出二次磁场,探头接收并输出经信号采集系统转换为数字信号,送入主机系统进行处理,判定钢筋的位置和保护层厚度的检测工作

  2.1注意事项

  1.每次进入检测状态(普通测试、剖面扫描和网格扫描)时,系统自动重新校正探头,这时应把探头拿到空中或远离金属等导磁介质。

  2.检测表面要尽量平整,以提高检测精度,避免出现误判的情况。

  3.检测过程尽量保持匀速移动探头,避免在找到钢筋以前向相反的方向移动,即在找到钢筋以前避免往复移动探头,否则容易造成误判。

  4.探头移动速度不应大于20m/s,否则容易造成较大的检测误差甚至造成漏筋。

  5.如果连续工作时间较长,为了提高检测精度,应注意每隔5分钟左右将探头拿到空气中远离钢筋,按确定键复位次,消除各种误差(对检测结果有怀疑时,可以复位以后再检测)。

  6.用户应设置与实际钢筋直径相符的钢筋直径值。因为不同直径的钢筋对探头的响应不同,所以用不同钢筋直径设置值来检测同-钢筋,其检测结果会有一定差异。

  7.大量程和小量程切换后,为增加检测保护层厚度的精度,建议切换后按确定键复位-次。

  8.注意扫描小车的方向,避免向相反的方向移动,否则容易造成误判。
