华测HT-400多波束测深仪

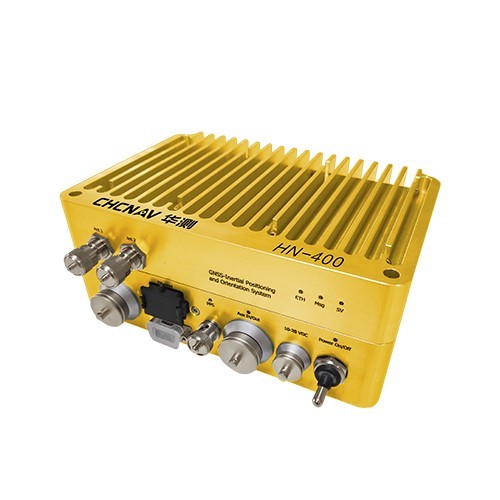

HN-400集成多波束是华测生产的新一代集成化、轻便化、高精度的多波束系统，换能器集成定位与姿态仪、表面声速仪，一体化设计安装便捷，大大提升作业效率。波束旋转：可扫浅滩、航道边坡;时间同步：预留水上水下一体化接口。
华测HT-400多波束测深仪
HT-400是一款高分辨率多波束测深仪，基阵集成姿态仪免去每次安装时的基阵与姿态仪的横摇纵摇偏差，提高工作效率，降低操作难度。

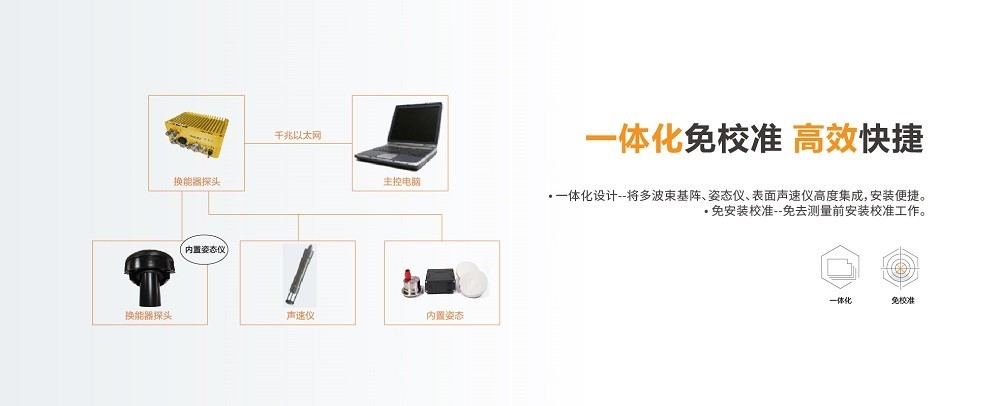

一体化设计--将多波束基阵、姿态仪、表面声速仪高度集成，安装便捷。
免安装校准--免去测量前安装校准工作。
自产软件--中文界面，操作简便，大大降低了入门门槛和操作难度。
512个波束，更高的分辨率。
技术参数
|
项目 |
内容 |
参数 |
|
多波束 |
工作频率 |
中心频率400Khz，支持200Khz-700Khz可调 LR长量程版：中心频率200Khz，支持160Khz-400Khz可调 |
|
条带宽度 |
7°-210°可设，最大可达8倍水深 |
|
|
垂直分辨率 |
≤10mm |
|
|
波束数 |
256-512等角&等距 |
|
|
量程范围 |
0.2m-275m； LR长量程版：0.2m-600m |
|
|
波束开角 |
0.5°×1.0°； 选配Narrow窄波束版：0.5°×0.5° |
|
|
Ping率 |
最高达60Hz |
|
|
接口 |
100MB网口 |
|
|
电缆长度 |
标配8m；1.5m、50m可选 |
|
|
功耗 |
60W(最大70W）（10-28VDC，110-240VAC） |
|
|
工作/存储温度 |
-4℃～+40℃（最高-20℃～+55℃）/-20℃～+60℃ |
|
|
防尘防水 |
IP67 |
|
|
重量 |
6.5KG(空气中)，2.4KG（水中） |
|
|
定位姿态 |
艏向精度 |
0.08°@2米基线 0.06°@4米基线 |
|
纵横摇精度 |
0.03° |
|
|
涌浪精度 |
2cm 或2% |
|
|
定位精度 |
水平：±（8mm+1ppm） 垂直：±（15mm+1ppm） |
|
|
卫星系统 |
支持GPS、GALILEO、GLONASS、北斗 |
|
|
差分方式 |
支持星站差分、RTK、SBAS |
|
|
差分数据格式 |
支持RTCM V2.x、RTCM V3.x、CMR、CMR+数据格式 |
|
|
安装方式 |
组合导航系统内置于换能器，免安装校准 |
|
|
表面声速仪 |
声速范围 |
1375～1625m/s |
|
精密度 |
±0.006m/s |
|
|
精度 |
±0.025m/s |
|
|
分辨率 |
0.001m/s |
|
|
响应时间 |
47µS |
|
|
安装方式 |
集成于换能器 |
