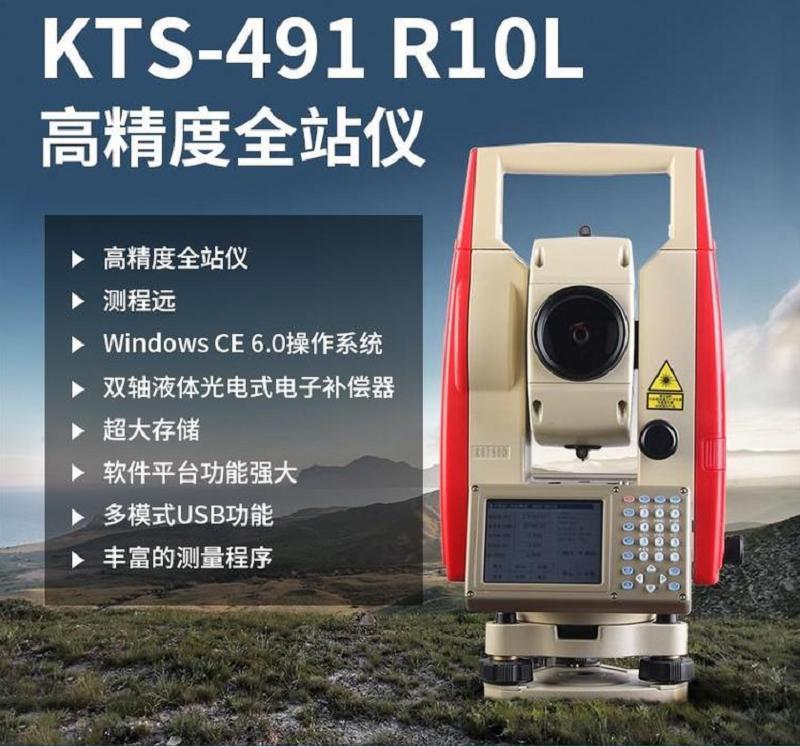

科力达KTS-491R10/R10L全站仪

科力达风云KTS-491高精度全站仪,测角精度1“,测距精度1mm+1ppm,免棱镜模式±3mm+2ppm,测角与测距精度全面升级,国产全站仪倾心之作。免棱镜测距1000米,激光对点。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
所属分类
全站仪
1
产品描述
参数
1





1





1



一、技术特色

1、国产全站仪高精度

KTS-491系列全站仪测角精度达到1″,国产全站仪高精度,有合作目标时测距精度达±(1mm+1×10-6•D),无合作目标是测距精度±(3mm+2×10-6•D)。

2、Windows CE 6.0操作系统

正版Windows CE 6.0操作系统,为您提供一个放心的Windows平台,不同用户可根据需求进行二次开发,提高工作效率,满足生产需求。基于Intel XScale体系架构,采用PXA310处理器,最高主频可达806MHz,运算速度全面提升,带来更快速的操作体验。

3、彩色屏幕,超大键盘

640×480像素高清高亮彩色触摸显示屏,强光下清晰可见,液晶、键盘背光可随意调整、关闭和开启。

坐标输入专用软键盘,输入更方便。

4、蓝牙、WIFI无线通讯传输

标配CLASS 2蓝牙模块,支持蓝牙虚拟串口,可与手机、手薄等设备连接实现对全站仪的测量控制。

支持蓝牙无线传输。

支持IEEE802.11b/g、TCP/IP协议,支持FTP。

可开发Socket程序,实现远程控制、远程数据传输。

5、双轴液体光电式电子补偿

采用的双轴补偿技术,通过CCD成像来微测安平误差,补偿范围±3′,补偿精度1″,自动消除误差和进行自动补偿,大大提高仪器精度和自动化水平。

6、多模式USB功能

支持OTG功能,可通过OTG数据线使用U盘、读卡器读取数据,达到同步传输、映射存储,方便用户实时交互。

7、大存储

内置128MB内存,512MB闪存,实现测量数据海量存储,可外部扩展SD卡至32G,兼容性强。

8、语音提示

错误操作时,语音发出正确提示。

9、软件平台

可加载全系列精灵软件(测图精灵、工程精灵、控制精灵、房产精灵、公路精灵、管线精灵、SurvCE)。

二、技术升级

机械结构全面升级,测角精度稳定提升

150粒钢珠无间隙滚动保证竖轴定向精度

一体直窜式横轴系统提升竖直角精度

绝对编码四探头采样测角技术降低度盘偏心和刻划误差

采用短螺距微动系统保证瞄准精度

测距系统全新整合,测距更稳定可靠

五同轴测距光路设计

新型内外光路转换装置减少抖动误差

采用高测距载波频率提高测尺精度

自主研发前置宽带放大器提高信噪比

四、丰富的测量程序

坐标测量、悬高测量、角度复测、对边测量、后方交会、测站点高程、道路设计、角度偏心、距离偏心、平面偏心、圆柱偏心、横断面、点放样、串放样、导线平差、定线放样、面积计算、纵横断面测量、钢尺联测、龙门板标定二

五、应用领域

测绘资质申请

全国测绘单位资质申请与复审换证均对测绘仪器设备和人员作出要求,1秒全站仪是高等级资质申请必备。

高铁精密监测

用于工程测量中小型三角网的精密测量或放样,保证测量可靠性。

造船工程测量

船厂可通过全站仪机载软件提供快速、准确的精度控制,在精度管理中发挥重要作用。

地铁隧道工程测量

用于隧道掘进机械的引导、定向,结合隧道专业测量软件,实现对隧道监测数据的分析整理。

坝体变形监测

水电站、尾矿库等坝体的变形监测,配外接电源适应全天候的连续监测。

桥梁监测

用于桥梁的安装测量,用于桥梁的精细部件安装测量及监测工作。

大型建筑工程变形监测

可用于建筑物的变形监测、地下工程中的收敛测量、隧道监测网观测等。

教育行业

可用于高校专业课程教学,为广大师生开展相关教学实验提供帮助。

技术参数

技术指标

测量距离可达

单棱镜 5.0km

免棱镜 1000m

测量时间 精测0.3秒、跟踪0.1秒

精度 有棱镜:±(1mm+1×10-6×D) 免棱镜:±(3mm+2×10-6×D)

数字显示 大:99999999.9999 小:0.1mm

角度测量

测角方式 编码测角技术

码盘直径 79mm

读数 0.1″/1″可选

精度 1″

探测方式 水平盘:四路探测 竖直盘:四路探测

望远镜

成像 正像

镜筒长度 154mm

物镜有效孔径 有效孔径:48mm

放大倍率 30×

视场角 1°30′

分辨率 3″

对焦距离可达 1.2m

系统综合参数

补偿器 双轴液体光电式电子补偿器(补偿范围:±4′,分辨率:1″)

气象修正 温度气压传感器自动改正

棱镜常数修正 输入参数自动改正

水准器

管水准器 30″/2mm

圆水准器 8′/2mm

光学对中器

成像 正像

放大倍率 3×

调焦范围 0.5m~∞

视场角 5°

激光对中器

对中精度 1.5m处1.5mm

激光点直径 1.5m处2.5mm

亮度 具有调整亮度功能

操作系统

类型 Windows CE 6.0中文操作系统

CPU Intel PXA310处理器,主频可达806MHZ

内存 128MB DDR,512MB NANDFLASH

数据通讯及传输

WIFI 支持FTP

USB 多模式USB功能:OTG功能、同步传输、映射存储

SD卡 支持外扩32G

部分显示

屏幕类型 640×480点阵高清高亮触摸屏,阳光下清晰可见。

屏幕尺寸 3.5英寸彩色。

机载电池

电源 可充电锂电池,3100mAH

电压 直流7.2V

连续工作时间 6小时

尺寸及重量

尺寸 196mm×192mm×360mm

重量 6.2Kg

软件平台

可加载全系列精灵软件(隧道测设、测图精灵、工程精灵、控制精灵、房产精灵、公路精灵、管线精灵、SurvCE)

*良好天气:阴天、微风、无雾、能见度约40km
