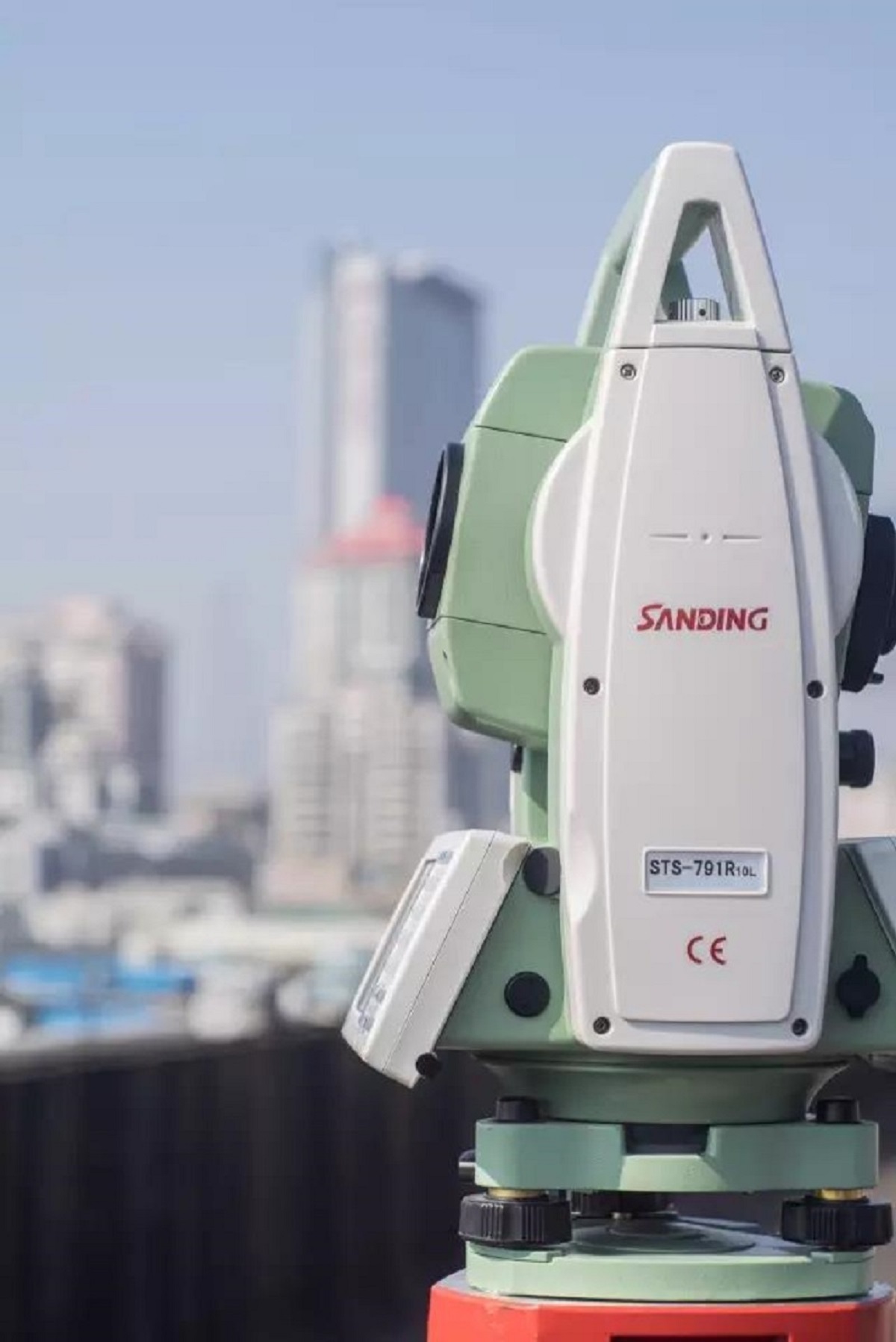

三鼎STS-791高精度全站仪

三鼎STS-791高精度全站仪1秒级测角精度, 1mm+1ppm测距精度;免棱镜长测程1000米;能做到真正让每台仪器都通过鉴定部门的检测;超快测量反应速度;免棱镜模式下600米以内测距速度≤1秒;免棱镜模式下700米以上测距速度≤4秒;正版 Windows CE 6.0 操作系统基于Intel XScale 体系架构,采用PXA310处理器最高主频可达80
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
所属分类
全站仪
1
产品描述
参数
1



1秒级测角精度, 1mm+1ppm测距精度;

免棱镜长测程1000米;

能做到真正让每台仪器都通过鉴定部门的检测;

超快测量反应速度;

免棱镜模式下600米以内测距速度≤1秒;

免棱镜模式下700米以上测距速度≤4秒;

正版 Windows CE 6.0 操作系统

基于Intel XScale 体系架构,采用PXA310处理器最高主频可达806MHz。

内置128MB RAM,512MB闪存。

可外部扩展SD卡,最大支持32GB。

支持OTG功能,通过OTG数据线,使用U盘、读卡器方便快捷。

蓝牙无线传输,可与手机、手薄等设备连接,实现对全站仪的测量控制。 WIFI无线网络,支持IEEE802.11b/g、TCP/IP协议。

640x480像素,高清高亮液晶屏。坐标输入专用超大软键盘,输入更方便。

可开发Socket程序,实现远程控制、远程数据传输,为未来大范围组网测量打下基础。

多种配套软件

测图精灵-野外数据采集及成图一体化软件

控制精灵-导线测量和水准测量的数据采集和处理

工程精灵-面向工程测量的可视化软件

公路精灵-公路勘测外业数据采集和曲线设计和放样

房产精灵-房产测绘的图形和属性数据采集

管线精灵-地下管线的探查测量并现场绘出管线图

SurvCE-Carlson测量软件

FGSouth-Microsurvey测量软件

一测回水平方向标准偏差就是我们通常说的测盘精度。

国家标准要求小于0.7″,鉴定证书实际检测结果为0.4″。

一测回水平方向标准偏差由测角解码精度、轴系等因素共同决定,想要提高0.1秒的精度是非常困难。

我们的高精度全站仪测盘精度已经可以稳定在0.7秒以下,1秒合格率达到95%以上,成品率非常高!



1



测距部分

光学系统

发射透镜组,发射透镜组重新改进,避免了光的反射引起光扰,提高了测距精度。接收透镜组,光学接收系统的改进,提高了接收光信号的强度,进而提高了测程。

机械系统

内外光路电机结构改进,采用内外分光片把发射光分为内光路光和外光路光,避免切换后产生抖动。 棱镜模式结构改进,新透镜式减光结构提高了近距离棱镜模式下测距精度,降低了相位均匀性误差。

电路优化

电路简化,元器件明显减少,设计定制了全新的低噪声前置宽带放大器,大大提高了信噪比。 提升主频,精测频率由60MHZ提高到150MHZ,精测尺由2.5M缩短到1M;校准后频差控制在0.2ppm以内。

软件优化,实现跟踪测量0.1秒/次;精测连续0.3秒/次。

测角部分

绝对编码盘筛选

绝对码盘是测角技术的核心。码盘存在刻录偏心,条码形变,光造影,玻璃光盘薄厚不均等问题,这些问题将导致CCD解码出错或精度不高,所以需要对绝对码盘进行筛选。

光源筛选

由于光源投射出的光斑是不均匀的,这会对CCD接收信号产生影响,所以需要对光源进行筛选,保证CCD得到高质量的码盘投影。经过筛选后的码盘和光源保证了信号的成像质量。

整体密珠轴系

整体密珠轴系保证轴系稳定,不卡轴,不偏移。

应用领域

建筑物变形监测用于建筑物的变形监测、地下工程中的收敛测量、隧道监测网观测等。三鼎高精度全站仪适应性强,在极其困难的条件下也应用自如。

隧道施工用于隧道掘进机械的引导,钻孔定位和钻杆定向,三鼎高精度全站仪可保证精确、可靠的机械位置控制。

精密小型三角网用于工程测量中小型三角网的精密测量或放样,三鼎高精度全站仪稳定的精度保证了测量的可靠性。

桥梁监测用于桥梁的安装测量、24小时连续自动化变形监测等。可用三鼎高精度全站仪进行高精度的测量。

坝体监测水电站、尾矿库等坝体的变形监测,配外接电源适应全天候的连续监测。

技术参数

仪器型号

STS-791R10L

距离测量(有合作目标)

测程

单棱镜

3500m

反射片(60mmx60mm)

1000m

精度

±(1mm+1x10-6·D)

测量时间

精测0.3秒、跟踪0.1秒

免棱镜距离测量(无合作目标)

测程(柯达白,90%反射率)

1000m

精度

±(3mm+2x10-6·D)

测量时间

0.3~3秒,天气不好500米以上5秒内

角度测量

测角方式

绝对编码测角技术

码盘直径

79mm

最小读数

0.1˝/1˝可选

精度

探测方式

水平盘:四路探测        竖直盘:四路探测

望远镜

成像

正像

镜筒长度

154mm

物镜有效孔径

有效孔径:48mm

放大倍率

30X

视场角

1°30´

分辨率

最小对焦距离

1.2m

系统综合参数

补偿器

双轴液体光电式电子补偿器 (补偿范围:±4´,分辨率:1  ˝)

气象修正

温度气压传感器自动改正

棱镜常数修正

输入参数自动改正

水准器

管水准器

30˝/2mm

圆水准器

8´/2mm

光学对中器/激光对中可选

成像

正像

放大倍率

3X

调焦范围

0.5m~∞

视场角

操作系统

类型

Windows CE 6.0中文操作系统

CPU

Intel PXA310 处理器,最高主频806MHZ

内存

128MB DDR,512MB NANDFLASH

数据通讯及传输

WIFI

支持FTP (PC机通过WIFI直接访问仪器)

USB

多模式USB功能:OTG功能、同步传输、映射存储

SD卡

支持外扩32G

显示部分

屏幕类型

640x480点阵高清高亮触摸屏

屏幕尺寸

3.5英寸彩色

数字显示

最大:99999999.9999  最小:0.1mm

机载电池

电源

可充电锂电池;3100AH

电压

直流7.2V

连续工作

6小时

尺寸及重量

尺寸

196mmx192mmx360mm

重量

6.2Kg
