Z+F 5016三维激光扫描仪

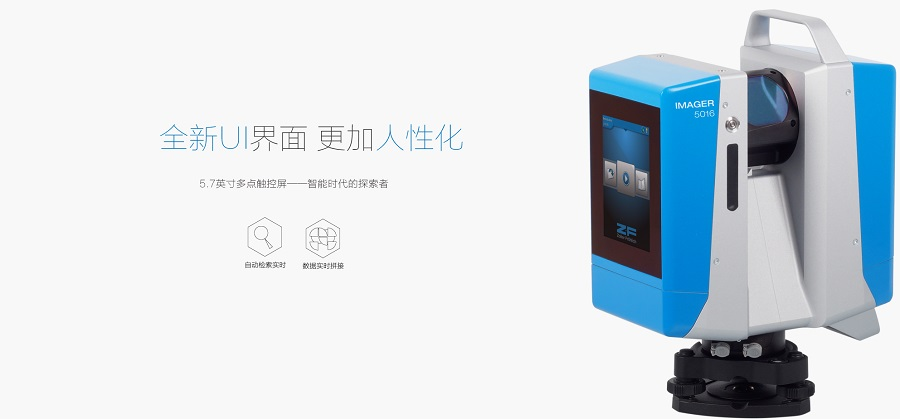

新一代Z+F IMAGER® 5016三维激光扫描仪，将易携轻量化的设计和体现高水平的激光扫描技术相结合，达到了全新高度。新的相位式激光扫描仪集成了HDR相机、内置闪光灯和定位定姿系统，其部分模块已在前代产品5010C、5010X中得到应用。并且各模块都有相当的改进，以适配全新的设计，只为带来更优质的扫描结果和更具效率的工作流。
关键词：
所属分类：
关键词：升级、全站仪
相关产品
新一代Z+F IMAGER® 5016三维激光扫描仪，将易携轻量化的设计和体现高水平的激光扫描技术相结合，达到了全新高度。新的相位式激光扫描仪集成了HDR相机、内置闪光灯和定位定姿系统，其部分模块已在前代产品5010C、5010X中得到应用。并且各模块都有相当的改进，以适配全新的设计，只为带来更优质的扫描结果和更具效率的工作流。

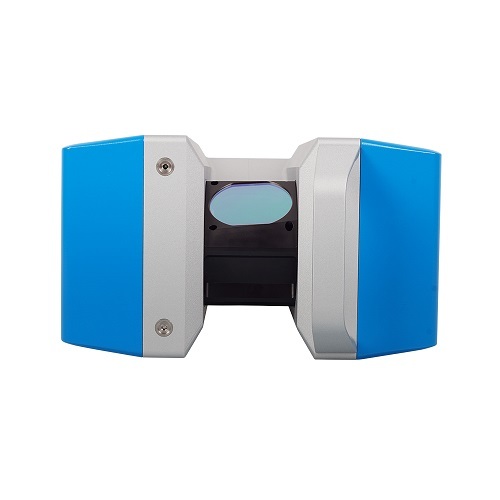

Z+F 5016三维激光扫描仪
性能优势
1 测距精度高达亚毫米级
2、高频率：测量频率1016000点/秒
3 德国品质工艺制造、IP53防护等级
4、易扩展：可外接GPS、相机
5、自动化：无靶标智能面自动拼接
应用领域
l 电力巡检：Z+F系列三维激光扫描仪可以用于电网规划，为电力线路优化，外业勘测，设计施工提供数据与指导，而且还可以用于电力线预警监测，可以恢复电力线实际形状，自动测量电线到地面的距离和相邻电线间距，计算垂曲度，跨度等。实现危险点预警，以便及时调整与维修线路。
l 数字文化遗产：Z+F系列三维激光扫描仪，能够高效的获取文物的、高解析度的三维激光点云和全景数据，后处理软件能够依据该数据进行文物的无接触测量，体积计算等操作，并且能够对文物进行建模、精细测绘、制作三维实景、结合互联网的应用。方便的实现虚拟与现实的交互体验。
l 建筑建模：Z+F系列三维激光扫描仪能够快速的获取现代非规则建筑的点云，为三维建模提供的空间数据，后处理软件能够依据点云数据建立三维模型，把三维模型发布三维虚拟平台，能够实现三维虚拟场景的实时游览与交互。
l 数字工厂：Z+F系列三维激光扫描仪能够快速获取工厂设备及建筑的三维点云，高解析度的点云数据能够生产三维模型，为后续的厂房规划，设备检查，厂区监控，合理分析等应用，提供可靠的数据基础。Z+F系列三维激光扫描仪、高频率、的特点能够极大改善作业流程，提高工作效率，从而极大限度的降低工厂的停工时间。
l 变形监测：Z+F系列三维激光扫描仪线性误差小于1mm，可获取边坡、隧道、桥梁的数据，可用于形变的分析、结构检测、为边坡变形检测、滑坡治理、隧道、桥梁的建设，分析和研究等领域带来新的变革.
技术参数
|
项目 |
内容 |
指标 |
||
|
激光系统 |
激光等级 |
1 |
||
|
光束直径 / 发散度 |
3.5 mm @ 1m / 0.3 mrad (1/e2, half angle) |
|||
|
测距 |
约0.3 m ... 365 m / 1 ft ... 1,220 ft |
|||
|
距离分辨率 |
0.1 mm / 0.0038 inch |
|||
|
测点速率 |
最大约 110万点/秒 |
|||
|
线性误差 |
≤ 1 mm + 10ppm/m |
|||
|
测距噪声 |
黑14% |
灰37% |
白80% |
|
|
测距噪声, 10 m |
0.30 mm rms |
0.25 mm rms |
0.20 mm rms |
|
|
测距噪声, 25 m |
0.39 mm rms |
0.28 mm rms |
0.25 mm rms |
|
|
测距噪声, 50 m |
0.8 mm rms |
0.5 mm rms |
0.3 mm rms |
|
|
测距噪声, 100 m |
2.6 mm rms |
1.1 mm rms |
0.7 mm rms |
|
|
测距噪声, 200 m |
9.6 mm rms |
3.6 mm rms |
1.7 mm rms |
|
|
温度漂移 |
可忽略 |
|||
|
反射单元 |
反射系统 |
全封闭旋转镜头，内置HDR相机及LED闪光灯 |
||
|
垂直视野 |
320° |
|||
|
水平视野 |
360° |
|||
|
垂直角分辨率 |
0.00026° |
|||
|
水平角分辨率 |
0.00018° |
|||
|
垂直精度 |
0.004° |
|||
|
水平精度 |
0.004° |
|||
|
旋转速度 |
最大 55 rps (3,280 rpm) |
|||
|
其他 |
动态水平补偿 |
分辨率: 0.001° |
||
|
测量范围: +/- 0.5° |
||||
|
精度: < 0.004° |
||||
|
激光垂准 |
激光等级: 2 |
|||
|
垂准精度: 0.5 mm/1m |
||||
|
光斑直径: < 1.5 mm at 1.5 m |
||||
|
水准显示 |
屏幕或 Z+F LaserControl® Scout显示电子水准 |
|||
|
WiFi连接 |
802.11 a/n/g 标准, 双波段, 可达240 MBits/s |
|||
|
以太网连接 |
1GB 以太网(扫描仪接口) |
|||
|
数据存储 |
内置128 GB SATA, 扩展64 GB SD闪存 |
|||
|
内置控制面板 |
5.7“ 多点触摸屏，彩色显示，可浏览扫描数据及照片，量测及导航 |
|||
|
接口 |
Micro D-Sub connector for external T-Cam and synchronization purposes(PPS pulse, odometer, line sync) |
|||
|
电源 |
输入电压 |
24 V DC (scanner)，100 – 240 V AC / 12 - 24 V DC (power unit) |
||
|
耗电 |
45 W (scanning) / ~ 75 W (scanning and battery charging) |
|||
|
工作时长 |
4h |
|||
|
工作环境 |
操作温度 |
-10 °C … +45 °C |
||
|
存储温度 |
-20 °C ... +50 °C |
|||
|
光线条件 |
强日光或黑暗条件均可 |
|||
|
湿度 |
无冷凝 |
|||
|
防护等级 |
IP 54 |
|||
|
尺寸和重量 |
扫描仪 |
150 x 258 x 328 mm，6.8 kg |
||
|
电池 |
150 x 80 x 45 mm，0.5 kg |
|||
|
充电器 |
35 x 67 x 167 mm，0.54 kg |
|||
|
传感器 |
HDR相机 |
8000万像素 |
||
|
集成 |
气压计，加速度传感器，陀螺仪，电子罗盘，GPS |
|||
|
GPS接收 |
L1 (1575,42 MHz)，56 channels |
|||
|
GPS平面精度 |
2.5 m (autonomic)，2.0 m (SBAS)，<1.0 m (PPP Precise Point Positioning with WAAS) |
|||
