索佳iM52全站仪

索佳iM52工程型全站仪,精准可靠便捷的iM52系列是一款具备IP66防护等级和无棱镜测距功能的工程型全站仪,同时还具有双轴倾斜补偿、15小时电池续航、丰富的机载软件和5000点数据内存等指标,结合其实惠的价格使之成为工程施工放样、竣工测量等应用完美、高性价比的入门级解决方案。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
所属分类
全站仪
1
产品描述
参数

精准可靠 高效便捷

iM52系列是一款具备IP66高防护等级和无棱镜测距功能的工程型全站仪,同时还具有双轴倾斜补偿、15小时电池续航、丰富的机载软件和5000点数据内存等指标,结合其实惠的价格使之成为工程施工放样、竣工测量等应用完美、高性价比的入门级解决方案。

iM52全站仪特点:

1:索佳测距技术—RED-tech EDM

1光源、多模式、宽量程、相位式测距技术,同时发射和接受多个频率的测距光波,实现高精度、快速测距!

• 测距精度1.5+2ppm, 最小显示0.1mm

• 测距速度0.9 秒/ 点

• 量程宽:0.3m-4000m

• 三种测距模式,满足不同作业环境下的工作需求

• 同轴测距指示激光,光斑小、亮度大、可精确照准和测量被测点,避免误测。

2:索佳测角技术—IACS角度校准系统

内置角度基准,检测并修正度盘测角误差,确保角度测量

• 自动倾斜补偿,超大补偿范围(6′)

3:适应恶劣的作业环境

• 通过振动、跌落、温度、湿度、粉尘和喷淋等环境测试

• IP66 级防尘防水

• -20℃ ~60℃ 工作温度,(-30℃ ~70℃存储温度)

4:操作便捷

• 可根据作业任务,自定义操作界面菜单,节省查找应用程序时间

• 内置100 个作业文件,方便数据采集与放样

• 星号键在任意测量界面修改目标、气象等参数

• 背光式数字键盘,昏暗条件照常工作

• 支持U 盘存储,传输数据更方便

• 标配激光下对点,架站对中更快捷

• 一块电池可作业14 个小时

5:测量程序

索佳仪器标配:道路测设、后方交会、对边测量、参考线、悬高测量、面积计算、偏心测量等应用程序,方便各种工程应用。涵盖:对边测量、悬高测量、坐标测量、自动设置方位角、后方交会、坐标设定、隐蔽点测量、距离偏心、角度偏心、直线测设、点投影、面积计算等。



1



标准配置

•iM 52主机•电池(BDC46C) •电池充电器(CDC68A) •电源线•物镜盖•物镜遮光罩•工具袋•螺丝刀•镜头刷•校正针×2•擦拭布•操作入门指南•激光警示牌•仪器箱•背带

技术参数

型号

IM52

放大倍率 / 分辨率

30x / 2.5"

镜筒长度

171 mm

物镜孔径

45 mm (48 mm for EDM)

成像

正像

视场角

1° 30' (26 m/1,000 m)

最短焦距

1.3 m

分划板照明

5级亮度

测角部

最小显示

0.5" / 1"

测角精度

2"

双轴补偿器

双轴液体倾斜传感器,补偿范围 ±6'

视准差改正

提供

测距部

激光输出

无棱镜模式:3R 级 / 棱镜或反射片模式 :1 级

测程

无棱镜
反射片

小型棱镜
单 AP 棱镜

0.3 ~ 500 m
RS90N-K: 1.3 ~ 500 m,
RS50N-K: 1.3 ~ 300 m,
CP01: 1.3 ~ 2,500 m, OR1PA: 1.3 ~ 500 m
1.3 ~ 4,000 m/ 5,000 m良好气象条件下

最小显示

精测/速测:0.0001m  跟踪测:0.001m

测距精度

无棱镜
反射片
AP/CP 棱镜

(2 + 2 ppm x D) mm
(2 + 2 ppm x D) mm
(1.5 + 2 ppm x D) mm

测量时间

精测:0.9s(初次1.5s),速测:0.6s(初次1.3s),跟踪测:0.4s(初次1.3s)

接口与数据管理

操作系统

Linux

显示器/键盘

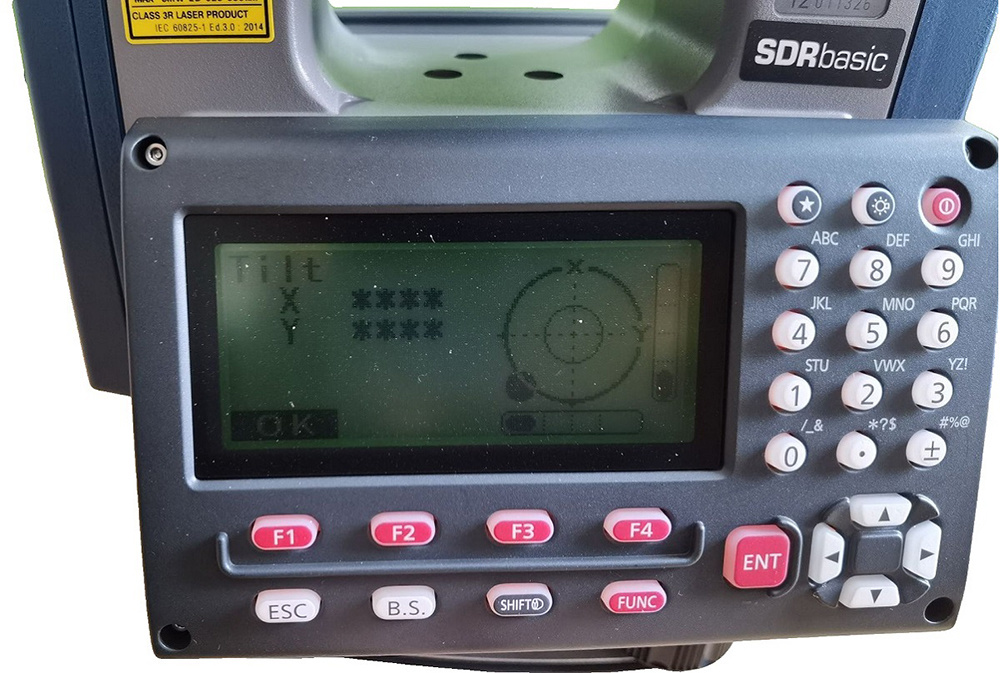

带背光,对比度可调整,192×80点阵图形液晶显示器,28键带背光键盘

操作面板

双面

数据存储

内存
外存

约50000点
U盘(可达32GB)

接口

USB2.0(类型A)/RS-232C

其他

指向光

EDM光束同轴红色激光

水准器

图形水准器
圆水准器

6’(内圆)
10’/2mm

激光对中器

红色激光二极管(635nm±10nm),
对中精度:≤1.0mm@1.3m,2级激光产品

防尘防水等级

IP66(IEC60529:2001)

工作温度

-20~+60ºC

外形尺寸(含提柄)

183x181x348mm

重量(含提柄和电池)

约5.1kg

电源系统

电池/工作时间

BDC46C可充电锂电池 / 约 14 小时

应用软件

机载程序

悬高测量,坐标测量,交点计算,放样,地形测量,偏心测量,对边测量,后方交会,面积测量,道路测设,点到线测量
