Z+F IMAGER 5010X 三维激光扫描仪
浏览量:
1000

Z+F IMAGER 5010X 三维激光扫描仪

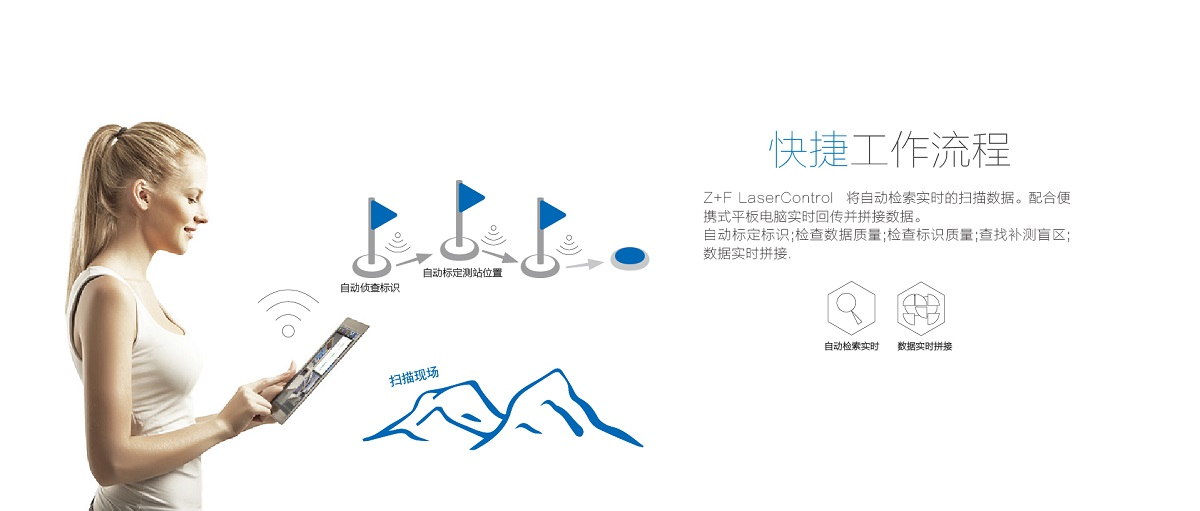

Z+F IMAGER 5010X是Zoller + Fröhlich 公司具有跨时代意义的旗舰产品,内置陀螺仪,惯导,电子罗盘,GPS传感器,能记录站点位置;配有的双WiFi天线可保证在施测过程中配合使用平板电脑实时回传数据并进行自动拼接,现场即可检索扫描数据。5010X拥有数据实时回传,实时拼接等具有革新意义的功能和自动标定标靶、检查数据质量、检查标靶质量、查找补测盲区等全新的工作流程,必将大大提高您的工作效率。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
产品描述
参数

  Z+F IMAGER 5010X是Zoller + Fröhlich 公司具有跨时代意义的旗舰产品,内置陀螺仪,惯导,电子罗盘,GPS传感器,能记录站点位置;配有的双WiFi天线可保证在施测过程中配合使用平板电脑实时回传数据并进行自动拼接,现场即可检索扫描数据。5010X拥有数据实时回传,实时拼接等具有革新意义的功能和自动标定标靶、检查数据质量、检查标靶质量、查找补测盲区等全新的工作流程,必将大大提高您的工作效率。



Z+F IMAGER 5010X 三维激光扫描仪



  Z+F IMAGER 5010X 三维激光扫描仪

  性能优势

  1 测距精度高达亚毫米级

  2、高频率:测量频率1016000点/秒

  3 德国品质工艺制造、IP53防护等级

  4、易扩展:可外接GPS、相机

  5、自动化:无靶标智能面自动拼接

  应用领域

  l 电力巡检:Z+F系列三维激光扫描仪可以用于电网规划,为电力线路优化,外业勘测,设计施工提供数据与指导,而且还可以用于电力线预警监测,可以恢复电力线实际形状,自动测量电线到地面的距离和相邻电线间距,计算垂曲度,跨度等。实现危险点预警,以便及时调整与维修线路。

  l 数字文化遗产:Z+F系列三维激光扫描仪,能够高效的获取文物的、高解析度的三维激光点云和全景数据,后处理软件能够依据该数据进行文物的无接触测量,体积计算等操作,并且能够对文物进行建模、精细测绘、制作三维实景、结合互联网的应用。方便的实现虚拟与现实的交互体验。

  l 建筑建模:Z+F系列三维激光扫描仪能够快速的获取现代非规则建筑的点云,为三维建模提供的空间数据,后处理软件能够依据点云数据建立三维模型,把三维模型发布三维虚拟平台,能够实现三维虚拟场景的实时游览与交互。

  l 数字工厂:Z+F系列三维激光扫描仪能够快速获取工厂设备及建筑的三维点云,高解析度的点云数据能够生产三维模型,为后续的厂房规划,设备检查,厂区监控,合理分析等应用,提供可靠的数据基础。Z+F系列三维激光扫描仪、高频率、的特点能够极大改善作业流程,提高工作效率,从而极大限度的降低工厂的停工时间。

  l 变形监测:Z+F系列三维激光扫描仪线性误差小于1mm,可获取边坡、隧道、桥梁的数据,可用于形变的分析、结构检测、为边坡变形检测、滑坡治理、隧道、桥梁的建设,分析和研究等领域带来新的变革.



Z+F IMAGER 5010X 三维激光扫描仪
Z+F IMAGER 5010X 三维激光扫描仪
Z+F IMAGER 5010X 三维激光扫描仪



  技术参数

项目

内 容

指 标

激光单元

激光安全等级

1级

光束发散度

<0.3毫弧度

光束直径

约3.5毫米(距0.1米时)

测程

187.3米

最小测程

0.3米

分辨率

0.1 mm

数据获取速率

≤ 1016 000点/秒

线性误差

≤1毫米

测距噪声

黑色 14%

灰色 37%

白色 80%

10m

0.4mm rms

0.3mm rms

0.2mm rms

25m

0.6mm rms

0.4mm rms

0.3mm rms

50m

2.2mm rms

0.8mm rms

0.5mm rms

100m

10mm rms

3.3mm rms

1.6mm rms

发射单元

垂直视野范围

320度

水平视野范围

360度

垂直分辨率

0.0004度

水平分辨率

0.0002度

其他

双轴补偿器

分辨率:0.001度

测量范围:±0.5度

精度:<0.007度

数据存储

内置64GB闪存卡,外置2*32GB USB存储设备

综合操作面板

触摸屏操作,彩色显示,具备测量和导航功能

通讯接口

2×USB,LEMO 9芯/7芯连接器,连接工业相机、热红外相机及GPS等外部传感器

电源

输入电压

24V DC(扫描仪主机) |100–240V AC (外接电源)

功率

平均<65W

工作时长

>3小时(内部电池)

环境条件

操作温度

-10℃~+45℃

存放温度

-20℃~+50℃

保护级别

IP 53

尺寸和重量

扫描主机尺寸(长x宽x高) / 重量

286 x 170 x 395 /9.8 kg

电池尺寸(长x宽x高) / 重量

170 x 88 x 61 mm /1.2 kg

AC机组尺寸(长x宽x高) / 重量

35 x 67 x 167 mm /0.54 kg
