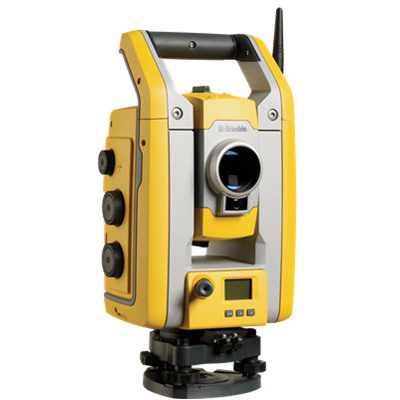

Trimble S6全站仪

Trimble S6配备了Trimble VISION™技术可供选用,你不再需要返回到架设仪器的三脚架边,就能看到仪器视线范围内的一切景物。控制器上的实况视频图像引导你进行测量。你现在可以在远程自由地捕捉测量数据,无论是对棱镜表面还是对无反射镜表面,获得了“对准一按”的效率。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
所属分类
全站仪
1
产品描述
参数

Trimble S6全站仪

1


TRIMBLE DR PLUS技术
Trimble DR Plus™距离测量技术实现更大范围的直接反射测量,不使用棱镜也能进行长距离测量。难以抵达或不安全的测量目标,对Trimble S6来说不再是问题。Trimble DR Plus结合了MagDrive™磁驱伺服技术,使测量的快捷和安全性较高。

MAGDRIVE 磁驱伺服技术
Trimble S6全站仪集成了伺服功能、角度传感器和测量技术,提高了测量仪器性能。本仪器采用的误差补偿技术,每次都能进行快速精确的测量。Trimble S6采用运转平稳的MagDrive无噪音伺服电机,实现快速测量。

SUREPOINT精度保证
无论是狂风大作,还是Trimble S6全站仪安置点有震动和下陷,或者你在操作全站仪,它都能瞄准并锁定测量目标。Trimble  SurePoint™技术使Trimble S6能主动校正不希望的运动,确保每次都能实现精确定位和测量。SurePoint能降低瞄准误差,从而避免代价高昂的重复测量,你可以对测量结果放心。
测量员可以利用MultiTrack™技术和目标ID功能,选择与作业工地条件相适应的测量目标类型,即被动或主动,满怀信心地寻找并锁定正确的测量目标。

利用GPS搜索功能缩短搜索时间
Trimble S6的GPS搜索功能只需几秒钟即可锁定棱镜。GPS搜索功能使用Bluetooth接收机配置上的消费级GPS卡或Trimble I.S.流动站配置上的测量级GNSS,在全自动标尺上利用GPS定位技术迅速定位或重新捕捉测量目标。在使用 GPS搜索功能之后,再也不用等待搜索测量目标了。

INTEGRATED SURVEYING一体化测量
把仪器安装在卡车或篷车上,把 GNSS与 TrimbleI.S. Rover™上的全自动标尺结合起来使用。在晴天尽享GNSS高速测量。在有障碍的区域,TrimbleAccess无缝切换到光学测量。也可以同时采集GNSS数据和光学数据,获得冗余结果。如果使用Trimble I.S.流动站,可以利用与作业工地条件相适应的工具提高生产力。



技术参数
性能指标
角度测量
传感器类型  ......................................................................................有对径读数的绝对编码器
精度(基于DIN 18723的标准偏差).................................................................... 2"、3" 或 5"

角度读取(最小计数)
       标准................................................................................... 1"
       跟踪................................................................................... 2"
       算术平均值..............................................................................0.1"
自动水平补偿器
       类型.....................................................................................中心双轴
       精度.....................................................................................0.5"
       范围.....................................................................................± 5.4'
距离测量
精度(RMSE)
      棱镜模式
             标准 .......................................................................... 2 mm + 2 ppm
             符合ISO17123-4标准的测量标准差.................................................1 mm + 2 ppm
             跟踪........................................................................... 4 mm + 2 ppm
      直接反射模式
             标准............................................................................2 mm + 2 ppm
             跟踪............................................................................4 mm + 2 ppm
测量时间
       棱镜模式
              标准...........................................................................1.2秒
              跟踪...........................................................................0.4秒
       直接反射模式
              标准...............................................................................1-5秒
              跟踪...............................................................................0.4秒

范围
       棱镜模式(标准晴朗天气1,2)
              单棱镜............................................................................2500 m
              单棱镜长距离模式..................................................................5500 m(最长距离)
              最短距离.......................................................................... 0.2 m
直接反射模式
     很 好 (能见度很好,环境亮度小)
            白卡 (90%反射).....................................................................3-----1,300 m
灰度卡(18%反射)....................................................................3-----600 m
   正 常 (正常能见度,适度阳光,有部分热闪烁)
            白卡 (90%反射).....................................................................3-----1,300 m
灰度卡(18%反射)....................................................................3-----600 m
   很 差(有薄雾,阳光直射目标,晃眼)
            白卡 (90%反射)......................................................................3----1,200 m
灰度卡(18%反射).....................................................................3--- 550 m
        最短距离................................................................................. 1 m
直接反射距离(典型)
       混凝土表面............................................................................... 600 - 800 m
       木结构表面............................................................................... 400 - 800 m
       金属结构..................................................................................400 - 500 m
       浅色岩石..................................................................................400 - 600 m
       深色岩石..................................................................................300 - 400 m
      反射金属箔片20 mm..........................................................................1000 m
直接反射超长距离模式
       白卡(90%反射)3........................................................................... 2000 - 2200 m
       灰度卡(18%反射)3..........................................................................900 - 1000 m
       精度..................................................................................... 10 mm + 2 ppm
相机
       芯片.....................................................................................彩色数字图像传感器
       分辨率...................................................................................2048 x 1536 像素
       聚焦长度.................................................................................23 mm
       景深.................................................................................... 3m到无限远
       视场 ................................................................................... 16.5°X12.3°
数字缩放............................................................................................4 级 (1x, 2x, 4x, 8x)
曝光................................................................................................自动
亮度................................................................................................用户定义
对比度..............................................................................................用户定义
图像存储 ...........................................................................................可达 2048 x 1536 像素
图像格式............................................................................................JPEG

EDM 规格
光源................................................................................................脉冲激光二极管905 nm,一级激光器
同轴激光指向器(标准)................................................................................二级激光器
光束发散度
       水平方向.................................................................................4 cm/100 m
       垂直方向................................................................................ 8 cm/100 m
大气改正.......................................................................................... -130 ppm 到 160 ppm 连续

整平
       三角基座的圆水准器........................................................................... 8'/2 mm
伺服系统 :MagDrive 磁驱伺服技术;整合式伺服/角度系统传感器电磁直接驱动
旋转速度................................................................................................115 度/秒
正倒镜旋转时间..........................................................................................2.6秒
180度定位时间 ......................................................................................... 2.6秒
旋钮和微动...............................................................................................伺服驱动,无限微调
对中
       对中系统 .................................................................................... Trimble 3爪
       光学对点器................................................................................... 内置光学对点器
       放大倍数/最短聚焦范围.........................................................................2.3倍/0.5 m到无限
望远镜
       放大倍数...................................................................................... 30倍
       孔径...........................................................................................40 mm
       100 m 米视野.................................................................................. 2.6 m
       最短聚焦范围...................................................................................1.5 m-到无限
       照明十字丝.....................................................................................可变 (10级)
工作温度
温度 .....................................................................................................-20℃到 +50℃
防水防尘.................................................................................................. IP55
电源
内部电池...................................................................................................可充电锂电池11.1 V, 5.0 Ah
工作时间4
       一个内置电池....................................................................................大约6.5小时
       使用多电池适配器,三个内置电池 :大约20小时
       使用安装一个内置电池的全自动托座 :13.5小时
重量
       仪器(伺服/自动锁定型)....................................................................... 5.15 kg
       仪器 (机器人型)...............................................................................5.25 kg
       Trimble CU 控制器.............................................................................0.7 kg
       内置电池......................................................................................0.35 kg
横轴轴高度...............................................................................................196 mm
通讯 ....................................................................................................USB、串行、蓝牙

全自动测量
自动锁定和机器人型测程2
       被动棱镜...................................................................................... 500-700 m
       Trimble MultiTrack目标.........................................................................800 m
200 m米处自动锁定瞄准精度(标准偏差)2
       被动棱镜........................................................................................<2 mm
       Trimble MultiTrack 目标........................................................................ <2 mm
最短搜索距离...............................................................................................0.2 m
内置/外接电台类型..........................................................................................2.4 GHz 跳频,扩频电台
搜索时间(一般)6............................................................................................2-10秒

用TRIMBLE MULTITRACK目标进行GPS搜索/GEOLOCK
GPS搜索/GeoLock......................................................................................... 360 度 或已定义的水平和垂直搜索窗口
获得解算时间7............................................................................................15-30秒
重获目标时间 .............................................................................................<3秒
测程......................................................................................................自动锁定和机器人型测程限值
1.标准晴朗。无雾气、天气晴朗有适度阳光。
2.测程和精度取决于大气条件、棱镜大小和背景辐射。
3.Kodak 灰度卡,目录编号E1527795。
4.-20℃时的仪器性能是+20℃时仪器性能的75%。
5.蓝牙类型的使用认证由具体国家规定。详细信息请联系当地Trimble授权分销商。
6.取决于搜索窗口的大小。
7.结果获取时间取决于答案的几何结构和GPS定位质量。
