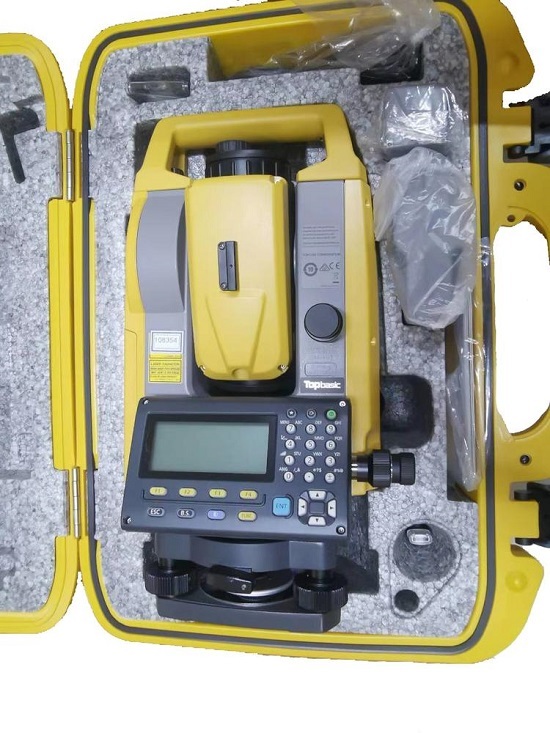

拓普康GM101全站仪
拓普康GM101大地测量全站仪， 以确保产品即使在恶劣的测量现场环境下也能够长期作业，GM101全站仪在防尘防水试验箱中进行了检测，仪器还成功地通过了各种抗震、跌落、温度和湿度的测试，以达到环境指标。在基线上对仪器的测距精度进行检测，在检定台上对仪器的整平性能和测角精度进行检测，以确保您对GM101产品质量满意。
关键词：
所属分类：
关键词：升级、全站仪
相关产品
原装进口 品质保证
拓普康执行严格的环境测试, 以确保产品即使在恶劣的测量现场环境下也能够长期作业。拓普康GM101全站仪在防尘防水试验箱中进行了检测。仪器还成功地通过了各种抗震、跌落、温度和湿度的测试，以达到环境指标。在基线上对仪器的测距精度进行检测，在检定台上对仪器的整平性能和测角精度进行检测，以确保您对GM101产品质量满意。
全新高精度入门型1秒全站仪
● 采用新设计的 EDM，精度更高，速度更快
● 大容量内存，支持 USB 数据传输
● 预装多种测量程序
● 单块电池作业时长达 32 小时
● IP66 级防尘防水
功能介绍
一：各种测量环境下 值得信赖的伙伴
1：断面高程测量
使用MLM（对边测量）程序，平整土地时可以计算点间高差。对于大面积的区域，可以利用无棱镜模式来观测大量的点，从而节省作业时间。
2：工程放样活
导向光可以使放样人员快速确定放样方位，引导放样，大幅度提高放样效率。
3：地基水平高程测量
活用坐标测量功能，无需平面定向，即可快速完成地基水平高程测量。
二：精度是品牌的保证 简洁是效率的提升
新设计的EDM，采用技术实现了全新的EDM 光电测距方法。有效的扩大了仪器的测量范围，提高了测量精度。
三：一般测量
1：坐标测量
利用坐标测量功能，可以管理三维坐标数据，以便进行各种计算，例如道路计算、放样计
算等。三维坐标数据管理可以大大提高生产效率。
2：面积测量
使用面积计算功能可快速计算土地面积。使用偏心计算也可快速测量出实际难以测量的位置。
3：地形测量
按触发键或者测距键，可以在连续观看望远镜的同时快速进行地形测量。全站仪的测程越长，搬站的次数就越少，工作时间的效率也就越高。
技术参数
型号 |
GM-101 |
GM-102 |
||
|
望远镜 |
||||
|
放大倍率 / 分辨率 |
30x/2.5″ |
|||
|
其它 |
镜筒长度：171mm，物镜孔径：45mm（EDM：48mm），成像：正像，视场角：1˚30′（26m/1,000m）,短焦距：1.3m，背光亮度：5 级 |
|||
|
测角部 |
||||
|
小显示 |
0.1″ /1″ |
0.5″ /1″ |
||
|
测角精度（ISO 17123-3:2001） |
1″ |
2″ |
||
|
双轴补偿器 |
液体双轴倾斜传感器，补偿范围 ±5.5′ |
|||
|
视准差改正 |
打开 / 关闭（可选） |
|||
|
测距部 |
||||
|
激光输出等级 |
无棱镜：3R 级，棱镜 / 反射片：1 级 |
|||
|
测距范围 |
无棱镜 *3 |
0.3 ～ 800m/ 良好气象条件下 *4：1,000m |
||
|
反射片 *5/*6 |
RS90N-K：1.3 ～ 500m，RS50N-K：1.3 ～ 300m，RS10N-K：1.3 ～ 100m |
|||
|
微型棱镜 |
1.3 ～ 500m |
|||
|
单棱镜 |
1.3 ～ 5,000m / 良好气象条件下 *4：5,600m |
|||
|
小显示 |
精测：0.0001m/0.001m（可选），粗测：0.001m/0.01m（可选），跟踪测：0.01m |
|||
|
测距精度 |
无棱镜 *3 |
（2+2ppm×D）mm*8 |
||
|
反射片 *5/*6 |
（2+2ppm×D）mm |
|||
|
棱镜 *7 |
（1.5+2ppm×D）mm |
|||
|
测量时间 |
精测 |
1.0 秒（初次测量 1.5 秒） |
||
|
速测 |
0.6 秒（初次测量 1.3 秒） |
|||
|
跟踪测 |
0.4 秒（初次测量 1.3 秒） |
|||
|
操作系统、接口与数据管理 |
||||
|
操作系统 |
Linux |
|||
|
操作面板 / 显示器 / 键盘 |
双面 / 可调对比度、带背光 192x80 点阵液晶图形显示器 / 带背光 28 键（字母数字键盘） |
|||
|
触发键 |
支持（仪器右侧） |
|||
|
数据存储 |
内存 |
约 50,000 点 |
||
|
外部存储设备 |
U 盘（ 大支持 32GB） |
|||
|
接口 |
|
RS-232C 串口，USB2.0（类型 A 用于 U 盘） |
||
|
蓝牙模块（选配件） |
蓝牙等级 1.5，工作范围：10m*11 |
|||
|
其它 |
||||
|
导向光 |
绿色激光二极管（524nm）和红色激光二极管（626nm），工作范围：1.3 ～ 150m |
|||
|
激光指向 |
同轴红色 EDM 激光束 |
|||
|
水准器 |
图形水准器 |
±6′（内圆） |
||
|
圆水准器（基座上） |
10′ /2mm |
|||
|
对中器 激光对中器 |
红色激光二极管（635nm±10nm），对中精度：≤ 1.0mm/1.3m，2 级激光产品 |
|||
|
防尘防水等级 / 工作温度 |
IP66（ICE 60529:2001）/-20℃～ +60℃ |
|||
|
尺寸（含提柄） |
183mm（宽）×181mm（长）×348mm（高） |
|||
|
仪器高 |
192.5mm（自基座安装表面起） |
|||
|
重量（含电池和基座） |
大约 5.3kg |
|||
|
电源系统 |
||||
|
电池 |
BDC72 可充电锂电池 |
|||
|
工作时间（20℃）*13 |
BDC72：大约 32 小时 *14 |
|||
|
应用程序 |
||||
|
机载 |
• 悬高测量 • 三维坐标测量 • 后方交会 • 放样 • 地形测量 • 偏心测量 • 对边测量 • 面积计算 • 道路测设 • 点到线测量 |
|||
