华星HTS-520系列全站仪
浏览量:
1000

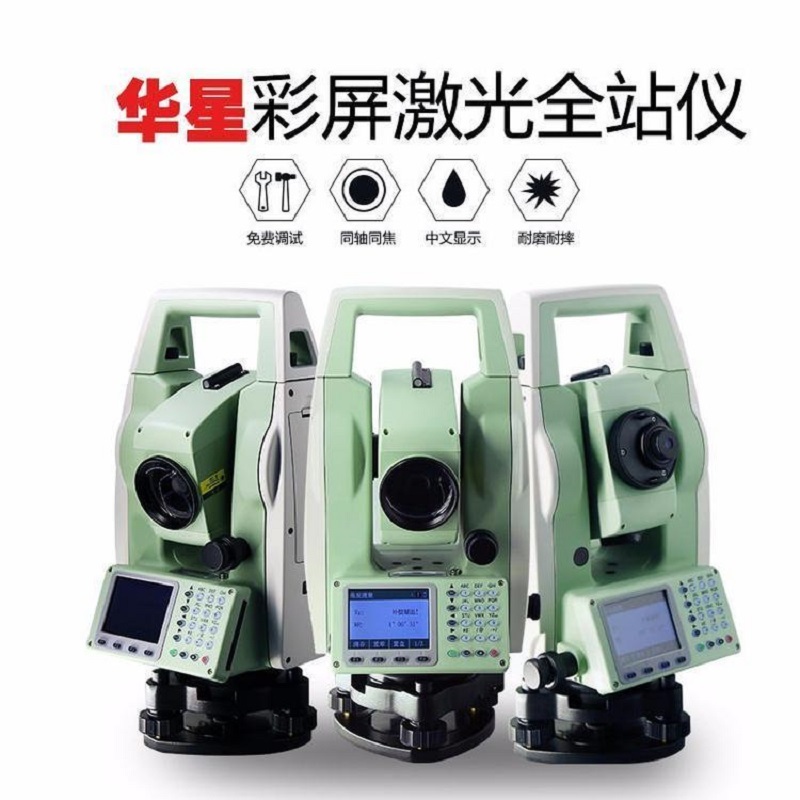

华星HTS-520系列全站仪

中海达-华星HTS-520系列全站仪为中海达公司旗下华星品牌的彩屏全站仪产品。此款产品采用绝对编码测角技术、光电一体式双轴补偿系统,利用STM32架构设计的兼容性和处理能力特点,使用2.8寸高亮彩色显示屏,对电路部分进行高集成设计,配合长免棱镜距离测量和实用的多种数据传输接口特点,充分发挥了华星品牌实用、实惠、实干的产品特点,为国产全站仪产品添上浓墨重彩的一笔。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
所属分类
全站仪
1
产品描述
参数

华星HTS-520R彩屏全站仪

华星彩屏全站仪

HTS-520系列全站仪为中海达集团旗下华星品牌的彩屏全站仪产品。 此款产品采用绝对编码测角技术、光电一体式双轴补偿系统,利用STM32架构设计的强大兼容性和处理能力特点,使用2.8寸高亮彩色显示屏,对电路部分进行高集成设计,配合超长免棱镜距离测量和实用的多种数据传输接口特点,充分发挥了华星品牌实用、实惠、实干的产品特点,为国产全站仪产品添上浓墨重彩的一笔。

性能与优势

一 2.8寸高亮彩色显示屏

二 光电一体式双轴补偿

三 400米免棱镜距离测量,精测0.8秒,跟踪0.4秒

四 标配RS232C/OTG U盘/SD卡/MicroUSB接口

五 防尘防水等级IP55

注意事项

1、华星全站仪测量前必须严格校验盘读数指标差,特别是竖盘读数指标差的校验一周进行一次校验,只要发现竖角盘左,盘右读数指标差偏差过大,就要校仪器。

2、不宜在路上的非原生石板、石块、杂草丛生的地方、膨胀土及繁忙公路,大树下等位置建站。在这些地方人员走动、吹风等因素都会造成全站仪竖角3秒左右的抖动,影响全站仪的测量。同时读数时,其余人员远离仪器,不得随意走动。

3、视线对地满足规范要求:《工程测量规范》中规定要求视线对地不小于1.5m,以免出现视距误差达0.09--0.05m的误差。

4、冬天山区雨后天晴的天气,雾气浓、空气扰动大,华星全站仪不宜进行测量操作;清晨日出时,当测站与前视高差相差不大时,测站至前视方向不宜逆光,望远镜找不到目标,我们无法测量。

5、华星全站仪和棱镜连接器都有光学对中器,很好使用。只需按照调平—对中—再调平—再对中的顺序即可。

华星HTS-221R\HTS-221R4实用型全站仪采用细束可见激光测距、亮度四级可调LED显示屏,光电一体式双轴补偿系统,集高精度的光学系统、高稳定性的机械结构和高集成的电路设计于一身的精密测距系统,并突破性的采用了STM32架构设计,在保证仪器精度和稳定性的同时,全面提升仪器的整体性能和处理速度。

应用案例

1.矿物普查、勘探和采掘;

2.修建铁路、公路、桥梁;

3.农田水利、城市规划与建设;

4.战场准备、港湾、要塞、机场、基地以及军事工程建设;

5.造船及航空工业等方面进行精密定位与安装;

6.建筑物的三维坐标、位置测定、悬高测量、铅垂度测定、管线定位、断面测量等;

7.三角控制测量、地形测量、地籍和房产测量。



1
1
1



技术参数

型号

HTS-520R

HTS-520L6

HTS-520L8

HTS-520L10

角度测量(HZ、V)

测角原理

绝对编码

最小读数

1″

测角精度

2″

望远镜

放大倍数

30X

视场角

1°30′

最短视距

1.5m

十字丝

照明

补偿器

系统

光电一体式单/双轴补偿器

补偿范围

±3′

设置精度

1″

距离测量(IR)

测程 单棱镜  大气一般/好

2500m/3000m

4000m/5000m

使用反射片

800m

1000m

测距精度(精测/粗测/跟踪)

2mm+2ppm

测量时间(重复/跟踪)

1秒/0.5秒

0.8秒/0.4秒

0.8秒
/0.3秒

无棱镜测距(RL)

测程(使用反射率为90%的柯达白卡)

400m

600m

800m

1000m

测距精度

3mm+2ppm

测量时间

约1.5秒

通讯

内存数据容量

20000数据点/SD卡(标配8G   OTG U盘)

接口

标准RS232串口/MicroUSB/U盘

无线通讯

蓝牙

数据格式

ASCII

操作

操作系统

中文实时操作系统

显示屏

2.8寸240*320像素高亮彩色显示屏

键盘

双面数字蓝色背光硅胶按键

激光对点器

类型

激光对点,4级亮度调节(光学对点器可配)

精度

1mm(仪器高1.5米)

环境条件

工作温度范围

-20℃-50℃

存储温度范围

-40℃-70℃

温度气压输入

手工输入

手工输入(自动传感可选配)

自动传感

防水防尘(依据标准:IEC60529)

IP55

电源供应

电池类型

高能锂电

电压/容量

7.4V 3000mAh

工作时间 使用ZBA-400

8小时(新电池25℃30秒测量一次) 16小时连续测角模式

测量次数

约12000次
