中纬ZT10R/ZT10全站仪
一、外观
这款ZT10/ZT10R全站仪依旧采用中纬家族式橘黄配色,配色鲜亮亲和力强;增加全新快捷键,可满足用户依个人习惯进行快捷键自定义需求、


二、软件
全新互联网+;这是中纬产品的一项新技术!

在互联网应用技术趋于成熟的今天,中纬也进入这一行列,中纬测量系统自建云数据平台,全新中纬ZT10系列全站仪率先接入这一技术,以全新的工作模式,提供数据兼容与共享能力,主体现在以下几点。
①.测量中实时成图

测量数据通过ZT10全站仪自带的WIFI网络通讯功能,配合中纬自建云平台,实时传给办公室的内业人员,实现既测既绘。可以使地形图的测与绘有机的结合起来,实现边测量边绘图。彻底解决以往外业与内业脱离“如白天测量、晚上绘图”这些问题。让测图工作更加及时、快捷,满足各甲乙级资质测绘单位如:测绘院、规划院及测量大队等等快速测图需求。
②.远程项目管理

通过网络登录远程项目管理系统,使项目领导不必亲临一线,随时随地就可以看到作业组的作业情况,随时随地掌握项目详细进展,便于项目领导对项目进行实时调控和管理。
③.实现数据不落地

通过ZT10全站仪自带的WiFi网络通讯功能,配合中纬云平台,实时将测量原始数据发送给监控平台,可第一时间捕捉到测量现场成果,确保中间环节“数据不落地”,使得数据完整、安全、真实。

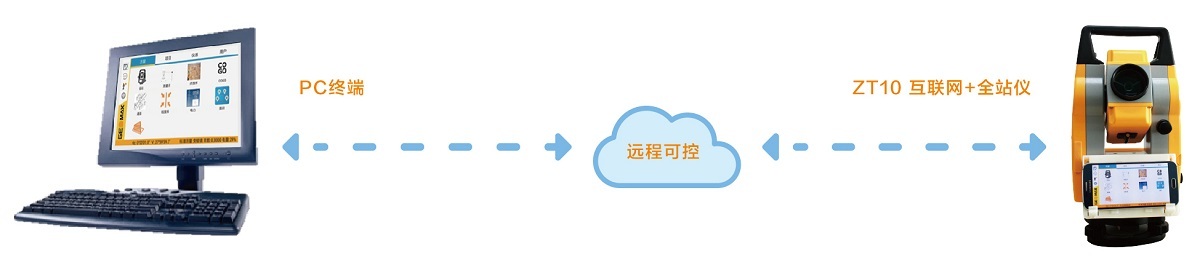

④.远程诊断和培训指导

通过互联网功能,场外人员可随时随地同步看到仪器的操作界面,犹如亲临现场,实时给予诊断或培训指导,可指导测量知识零基础的人员快速进行仪器操作;可在测量教学中老师随时随地对学生进行实操作业指导(简直是院校福音);并且技术人员也可以随时随地对仪器进行诊断和技术培训。
⑤.全新中纬智测

多种测量方式:翻转测存、摇动测存、测量点拍照、测量点录像,测量从未如此简单;
支持各种复杂线型放样.
⑥.电力工程一步到位

电力勘测、杆塔放样、塔基断面等等,一个平台全搞定。
⑦.道路测量一目了然

多种曲线录入方式、道路放样、横断面测量等等,多维度强化全站仪基础功能!
三、硬件
多处硬件依旧保持中纬全站仪的高水准,更有此前从未应用的升级。
①.全新EDM

采用48MM孔径望远镜,视觉体验进一步提升、配合瑞士全新EDM载波相位测距技术(徕卡同级技术),进一步减少EDM需要调整的内容,加以常规的2″测角精度和ZT10R版本的450M免棱镜测距,使得测距快、准、稳!
②.实用双USB接口设计

测量数据支持U盘存储及USB线输出,支持热拔插,即插即用,从此在测图工作中,只需一个U盘即可完成数据传输,大大提高了数据传输的效率和便捷性。
③.液态式补偿器
ZT10系列全站仪采用全新液态补偿器,高度适应工程用户需求,准确完成全方向的补偿工作,置于仪器中心位置的液态补偿器,真实反映仪器实际安平状态,能够使用户高效,精确的完成测量工作。
④.嵌入式激光对中器
中纬ZT10系列全站仪将激光对中器内嵌入竖轴(同徕卡激光对中技术),保证精度及稳定性,永远无需调节。在长时间的使用中既可以确保精度,又无需担心校正,便捷不言而喻。
技术参数
型号 |
ZT10/ZT10R |
望远镜 |
|
孔径 |
48mm |
放大倍数 |
28x |
视场 |
1°30'' |
最短视距 |
1.5m |
测程 |
|
单棱镜 |
2000m |
无棱镜(柯达灰卡白色面92%反射) |
450m(ZT10R) 柯达灰卡白色面92%反射率 |
精度 |
2mm+2(D*10-6)(有棱镜) |
|
3mm+2(D*10-6):D在0~100m;5mm+3(D*10-6):D>100m(无棱镜) |
激光类型 |
同轴可见红色激光 |
频率 |
75MHz |
角度测量 |
|
测角原理 |
绝对编码 |
显示 |
1''/5''/10'' |
精度 |
2'' |
补偿器 |
|
补偿原理 |
液体式补偿器 |
工作范围 |
±3' |
水准器 |
|
管式水准器 |
30''/2mm |
圆水泡 |
8' /2mm |
对中器 |
|
方式 |
激光 |
环境 |
|
工作温度 |
-20℃~+50℃ |
防尘防水(依据标准:IEC60529) |
IP54 |
电源 |
|
电池类型 |
聚合物锂离子 |
电池容量 |
7.4v/3000mAh |
操作时间 |
约10小时 |
通讯 |
|
USB |
支持 |
WiFi |
支持 |
U盘 |
支持 |
操作系统 |
|
类型 |
Free RT/OS |
