天宝Trimble GEO XR 网络流动站
浏览量:
1000

天宝Trimble GEO XR 网络流动站

Trimble® GeoXR™网络流动站把高精度的外业工作与手持机定位的灵活性和便利性结合在一台设备中,为GNSS测量的生产率增加了新的内容。
零售价
0.0
市场价
0.0
浏览量:
1000
产品编号
数量
-
+
库存:
0
所属分类
GNSS RTK
1
产品描述
参数

天宝Trimble GEO XR 网络流动站

天宝Trimble GEO XR 网络流动站TRIMBLE的生产效率,手持机的便利Trimble®GeoXR™网络流动站把高精度的外业工作与手持机定位的灵活性和便利性结合在一台设备中,为GNSS测量的生产率增加了新的内容。您可以把Trimble GeoXR固定到带外接天线的对中杆上使用,获得测量等级的精度。Trimble Access外业软件的载体,捕获高质量相片,并直接链接到测量点,日光下可读的彩色显示屏,在明亮光线下清晰可见。

天宝Trimble GEO XR 网络流动站



1





1



TRIMBLE的生产效率,手持机的便利

Trimble® GeoXR™网络流动站把高精度的外业工作与手持机定位的灵活性和便利性结合在一台设备中,为GNSS测量的生产率增加了新的内容。

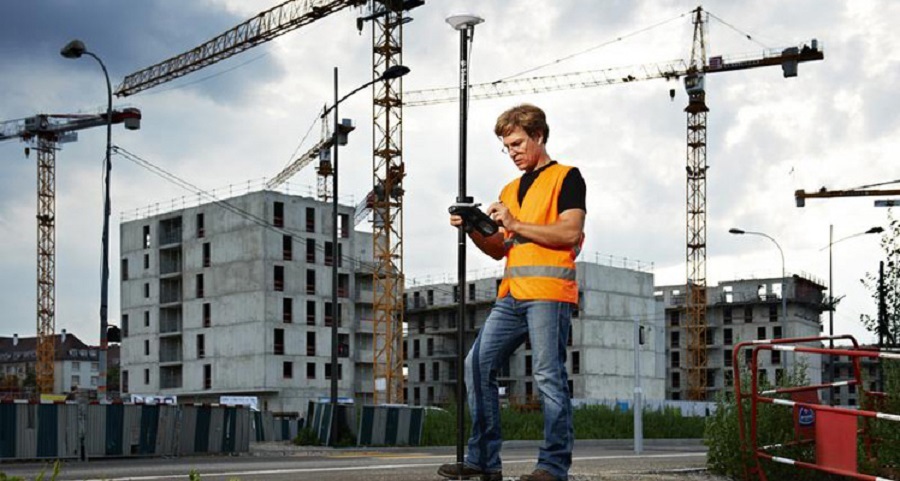

您可以把Trimble GeoXR固定到带外接天线的对中杆上使用,获得测量等级的精度。当把它连接到Trimble VRS™技术时,又能成为一台高效的网络流动站。然后,把它从测杆上卸下来,还能无缝地切换到内置天线上,它又成了一个易于访问工地要素(例如:通过内置相机)的手持机点测量解决方案。

集成了Trimble Access™软件的Trimble GeoExplorerGeoXR手持机,在网络流动站解决方案中建立了新标准。

优化了TRIMBLE ACCESS

Trimble Access外业软件具有当今测量人员所需要的功能和模块化特征。它的设计特点是,用熟悉易用的界面来支持用户处理日常工作,例如:地形图测量、放样,控制以及其它更多工作。

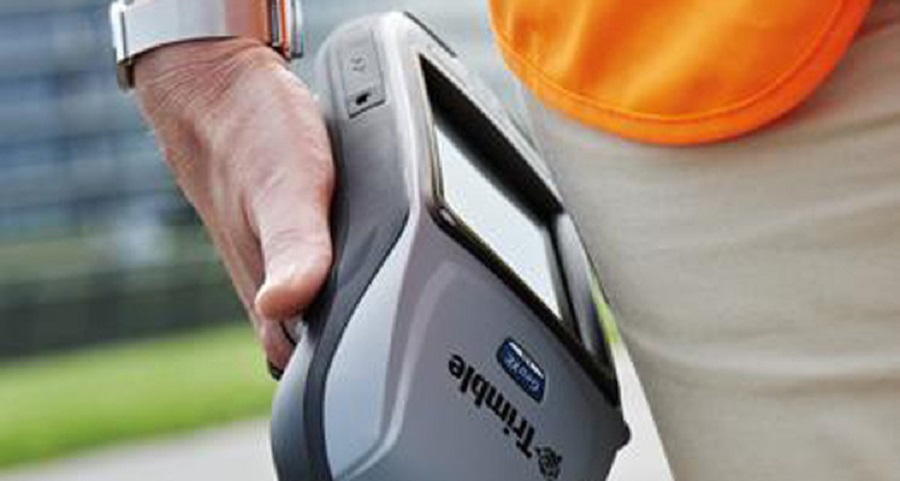

Trimble GeoXR手持机包括一个专门为户外操作而设计的阳光优化显示器,在任何户外环境下,甚至是在阳光直射下,仍能保持格外好的清晰度。它的文字线条清楚,便于阅读。背景图和相片的色彩丰富醒目。4.2吋(10.7厘米)的显示屏是一个宽大易控的触摸屏。测量人员用这样的彩色大摸触屏能直接在活动地图上工作,并能把相片整合到他们的工作流中。

Trimble GeoXR的集成蜂窝移动调制解调器允许您连续地连接网络,通过互联网对基于网络的服务和Trimble VRS改正数据进行访问,通过TrimbleAccessSync软件确保实时安全地同步外业和内业的文件。

此外,包括蜂窝移动和Wi-Fi技术的无线连接选项,能够保证外业工作人员即使在遥远的位置,也能与内业保持相互联系。

厘米级精度尽在您手中

Trimble GeoXR手持机装在测杆上或握在您手里,能够提交您所需要的精度和速度,以保证记录测量点或放样工作快速和可靠。

Trimble GeoXR手持机配备有220个通道的GNSS接收机,与集成双频(L1/L2) GNSS天线一道,具有跟踪GPS和GLONSS卫星的能力。除了作为网路流动站的完整解决方案之外,当该系统处于网络范围以外时,能够采集GNSS数据,然后在Trimble Business Center中进行后处理。

高质量的相片拍摄

相片通常是捕获关于资产、事件或现场信息的较好方法。Trimble GeoXR手持机包含一个带图像地理标签能力的5百万像素自动对焦相机。相机由TrimbleAccess软件控制,因此,相片拍摄和把图像链接到测量数据的操作平滑顺畅,把它们整合到现有工作流的操作也十分简单。

对于那些单靠测量数据可能丢失的信息,例如:工地情况或工作进展,借助相片拍摄功能,您很容易就能记录到高质量的信息。除了拍摄的图像可作为您工作流的组成部分以外,它还有无限多的好处 - 从简单的数据提交,到外业质量保证。

为高效工作而设计

在Trimble GeoXR手持机的设计过程中,设计人员始终铭记着一个目标,这就是 - 提交高精度的网络流动站,使工作更加快速长久,并且比其它任何手持机的使用范围更为广泛。

锂电池每次充电后可提供多至9.5小时的GNSS操作,并能够热插拔,而不必关闭设备 - 几乎能不间断地工作,把外业人员的停机时间降到了低程度。

该设备的设计结构坚固,符合IP65军用标准,能经受严酷的环境条件。无论外业人员走到哪里,拿着Trimble GeoXR手持机,他们就可以充满信心地应对各种的条件。

这些智能化设计特征与空前的精度、灵活性和生产率相结合,给出了高性能手持机外业解决方案。Trimble GeoXR与Trimble VRS技术、Trimble Access软件和服务以及Trimble Business Center相结合,是您优秀的网络流动站解决方案。

系统配置

• 双频GNSS接收机和带Trimble R-Track™ 技术的天线

• 阳光下可读的4.2吋极化显示屏

• 内置3.5G蜂窝移动调制解调器

• 内置Wi-Fi和Bluetooth®无线技术

• 5百万像素自动对焦相机

• Windows Mobile® 6.5 (专业版)

• 坚固防水型设计

装箱和标准附件

• Trimble GeoXR手持机带Microsoft Windows Mobile 6.5操作系统

• 可充电电池(x2) • 国际交流充电器(x2)

• 对中杆支架 • USB数据线(微型USB)

• 手带 • 触笔(x2)和触笔绳

• 屏幕保护膜(x15) • 设备标签包

• 天线端口防尘盖 • 运输箱

• 快速开始指南

• 带1.5 m天线电缆的外接GNSS天线

操作系统语言选项(客户可选定)

• 英文,西班牙文,法文,德文,意大利文,葡萄牙文(巴西文),中文(简体),韩文,日文,俄文

可选附件

• 12伏车载充电电缆

• 可更换的端口防尘盖套件(SD,USB,SIM)

• 便携软包

• GNSS天线电缆(TNC到SMB),1.5 m和5.0 m

所有标准附件也都可以单独订购

Trimble外业解决方案

• Trimble GeoXR手持机运行Trimble Access外业软件。

性能参数

测量

• Trimble R-Track technology

• Trimble Maxwell™ 6定制测量GNSS芯片具有220个通道

• 高精度的多相关器,用于GNSS伪距测量

• 未经过滤与平滑处理的伪距测量数据,用于低噪声、低多路径效应误差、低时域相关和高动态响应

• 低噪声GNSS载波相位测量值,1 Hz带宽内精度优于1 mm

• 支持以dB-Hz为单位的信噪比

• 可靠的Trimble低高度角跟踪技术

• 卫星信号同步跟踪:

– GPS: L1C/A、L2C、L2E (Trimble L2P跟踪方法)

– GLONASS: L1C/A、L1P、L2C/A (仅GLONASS M)、L2P

– SBAS1 (WAAS/EGNOS/MSAS): L1C/A

• 1 Hz (定位),5 Hz (放样)

• 1 Hz 数据存储

• CMR+、CMRx、RTCM 2.1、RTCM 2.3、RTCM 3.0、RTCM 3.1,通过蜂窝移动调制解调器输入

二.技术参数

编码差分GNSS定位2,3

水平 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.25 m + 1 ppm RMS

垂直 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0.50 m + 1 ppm RMS

SBAS差分定位精度4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 常规 <5 m 3DRMS

静态和快速静态GNSS测量(外部GNSS天线)2

水平 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3 mm + 0.5 ppm RMS

垂直 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3.5 mm + 0.5 ppm RMS

实时动态测量2,3

单基线 <30 km

水平(外部GNSS天线). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 mm + 1 ppm RMS

垂直(外部GNSS天线). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 mm + 1 ppm RMS

水平(内置GNSS天线). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 mm + 1.2 ppm RMS

垂直(内置GNSS天线). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 mm + 1.5 ppm RMS

网络RTK

水平(外部GNSS天线) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10 mm + 0.5 ppm RMS

垂直(外部GNSS天线) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15 mm + 0.5 ppm RMS

水平(内置GNSS天线) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25 mm + 1 ppm RMS

垂直(内置GNSS天线) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40 mm + 1 ppm RMS

初始化时间5 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .常规<8 秒

初始化可靠性6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 常规 >99 9%

硬件

物理参数

尺寸 (宽x高x深). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .99 mm x 234 mm x 56 mm

重量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 925 g (带内置电池) ,2600 g整套RTK网络流动站,包括内置电池、外接GNSS天线、GNSS天线电缆、对中杆和对中杆支架

工作温度6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . –20 °C ~ +50 °C

存放温度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . –30 °C ~ +70 °C

充电温度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 °C ~ +45 °C

相对湿度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95% 无冷凝

最大工作海拔高度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3,658 m

最大存放海拔高度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5,000 m

防水防尘等级 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . IP65

坠落(不工作时). . . . . . . . . . . . . . . . . . . . . . . . 1.2 m 高度跌落到水泥地面上铺的胶合板上

振动 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . MIL-STD-810F, FIG.514.5C-1

电气参数

硬件

处理器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . TI OMAP 3503

RAM. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 256 MB

闪存 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2 GB

外部存储器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . SD/SDHC 可达 32 GB

电池

类型 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 可充电、可更换的锂电池

容量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11.1 V, 2.5 AH

充电时间 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4 小时(常规)

每块电池的工作时间(内置/外部GNSS天线)7

仅GNSS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9.5 / 8.0 小时

GNSS & VRS 通过 Wi-Fi方式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8.5 / 7.5 小时

GNSS & VRS 通过蜂窝移动调制解调器方式 . . . . . . . . . . . . . . . . . . . . . . . . . 6.5 / 6.0 小时

待机时间(外部GNSS天线断开) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50 天

按键和控制. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 电源键、左右应用键、相机键

接口和输入. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 内置话筒和扬声器

微型USB接口、通过USB选件到串口转换器的DE-9串口、外接电源接口、SIM插槽、SDHC卡插槽

相机

静止模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 自动对焦 5 MP

静止图像格式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . JPG

视频模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 可达VGA分辨率

视频文件格式 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 带音频的WMV

蜂窝移动和无线通讯

UMTS/HSDPA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 850/900/2100 MHz

GPRS/EDGE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .850/900/1800/1900 MHz

Wi-Fi. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 802.11 b/g

蓝牙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 版本 2.1 + EDR

显示屏

类型 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 半透反射式LED背景光LCD

尺寸 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4.2吋(对角线)

分辨率 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 480x640

亮度 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 280 cd/m2
